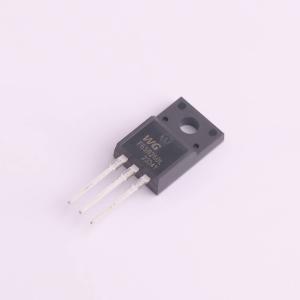

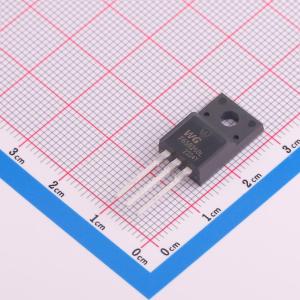

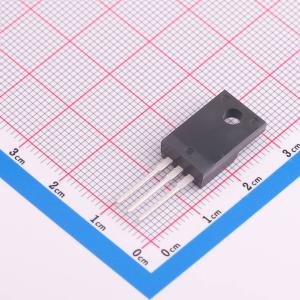

WGF65R260L
耐压:650V 电流:14A
- 描述
- 特性：超低导通电阻RDS(ON) = 260mΩ，在VGS = 10V条件下。 超低栅极电荷，Qg = 30nC（典型值）。 快速开关能力。 坚固设计，具有更好的EAS性能。 改进的EMI设计
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- WGF65R260L
- 商品编号
- C17702379
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 14A | |
| 导通电阻(RDS(on)) | 310mΩ@10V,7A | |
| 耗散功率(Pd) | 35.7W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24nC@10V | |
| 输入电容(Ciss) | 802pF | |
| 反向传输电容(Crss) | 2.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | - | |
| 输出电容(Coss) | 45pF |
商品概述
WTM3415采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用，具备ESD保护功能。
商品特性
- 漏源电压（VDS） = -20 V，漏极电流（ID） = -4 A
- 栅源电压（VGS） = -2.5 V时，漏源导通电阻（RDS(ON)） < 63 mΩ
- 栅源电压（VGS） = -4.5 V时，漏源导通电阻（RDS(ON)） < 55 mΩ
- ESD等级：2500V HBM
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
