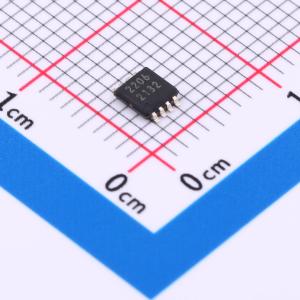

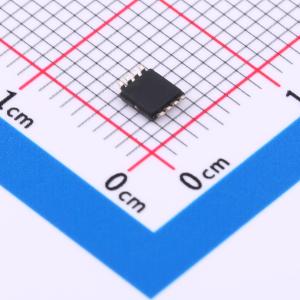

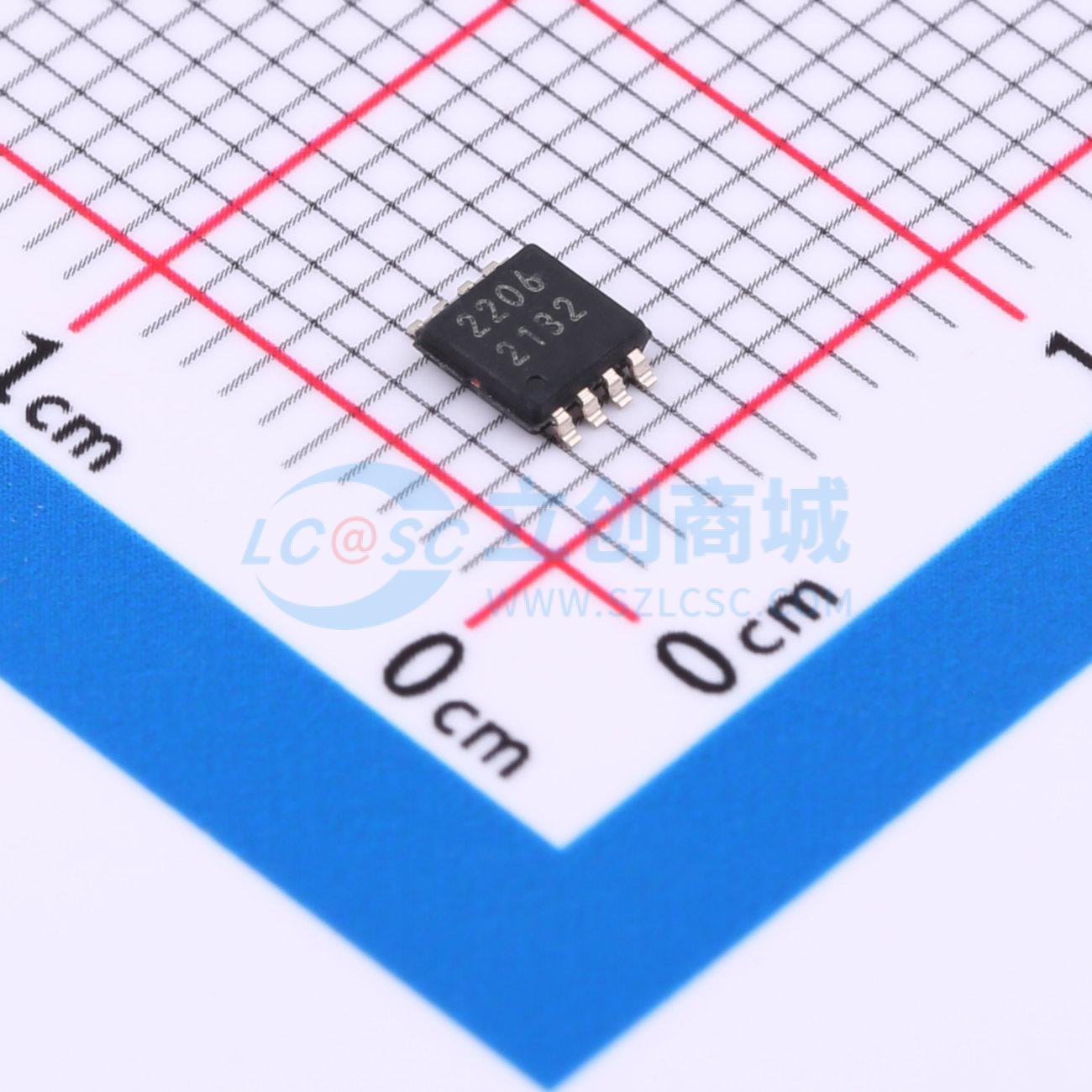

AiP2206TA8.TR

AiP2206是一款支持I2C总线和SMBus的带有使能控制的双向电平转换电路，能够实现1.0V~3.6V（Vref (1)）和1.8V~5.5V（Vbias (ref) (2)）之间的双向电平移位。AiP2206支持从1V~5V的双向电平转换并且不需要方向控制引脚。开关导通时具有很小的导通电阻，保证以最小的传输延迟进行连接。当使能端为高电平，转换开关打开，SCL1和SDA1分别连接到SCL2和SDA2，允许数据在两端传输。当使能端为低电平，开关关闭，端口为高阻态。AiP2206在禁能时将隔离两端，使能时提供电平转换。

AiP2206可用于运行两条总线，一种为400kHz工作频率，另一种为100kHz工作频率。如果两条总线在不同频率上，当另一条总线进行400kHz操作时，100kHz总线必须隔离。如果控制器运行在400kHz时，由于电平转换器增加了延迟，系统最大频率可能低于400kHz。

与标准的I2C系统一样，AiP2206需要通过上拉电阻为转化器总线提供逻辑高电平。AiP2206具有标准的I2C总线开集结构。上拉电阻的大小由系统传输速率决定，但转换器两端必须都有上拉电阻。该器件主要工作于标准模式，快速模式和快速模式Plus的I2C总线器件来配合SMBus器件。最大频率取决于RC时间常数，但一般支持大于2MHz。

当SDA1或SDA2端口是低电平时，SDA1和SDA2之间导通并且存在一个很小的导通电阻。假设SDA2端的设备的参考高电平比SDA1端的设备的参考高电平更高，当SDA2端的设备输出高电平时，SDA1端输出的电压将被限制在VREF1设置的电压。当SDA1端的设备输出高电平，则SDA2端由上拉电阻上拉至漏极上拉供电电压（ΔVpu(D)）设置的高电平。这样允许用户自由切换高低电平而无需方向控制引脚。SCL1/SCL2通道的工作原理与SDA1/SDA2通道相同。

所有通道具有相同的电气特性，从一端到另一端，电压或传输延迟存在微小偏差。开关的对称制造有利于解决分离晶体管电平转换。转换器为低电压器件提供了出色的ESD保护，同时保护缺少静电保护的器件。

其特性和优势如下：

• 兼容标准模式、快速模式及快速模式Plus I2C总线和SMBus
• 小于1.5ns的最大传输延迟，适应标准模式和快速模式I2C总线器件和多个主控制器
• 允许电平转换如：1.0V Vref (1) 和 1.8V, 2.5V, 3.3V 或 5V Vbias (ref) (2) 之间
• 提供无控制引脚的双向电平转换
• 输入输出引脚间3.5欧姆的低导通电阻，提供更小的信号失真
• 开漏I2C总线I/O端口（SCL1，SDA1，SCL2和SDA2）
• I2C总线的I/O口具有5V耐压值，支持混合模式信号操作
• EN为低电平时，SCL1、SDA1、SCL2和SDA2端口为高阻抗状态
• 自由锁定
• 封装形式：TSSOP8
