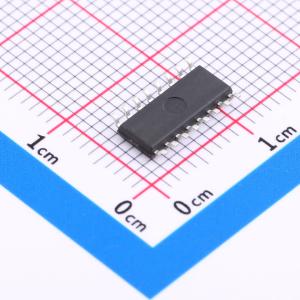

温馨提醒：图片仅供参考，商品以实物为准

AiP74HCT4051SA16.TB

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: I-CORE(中微爱芯)
商品型号: AiP74HCT4051SA16.TB
商品编号: C17700043
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.615克(g)

商品参数

商品概述

AiP74HC/HCT4051是一款单刀八掷模拟开关（SP8T），适用于模拟或数字8:1多路复用/解复用应用。该开关具有三个数字选择输入（S0、S1和S2）、八个独立输入/输出（Yn）、一个公共输入/输出（Z）和一个数字使能输入（E）。当E为高电平时，开关关闭。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。

商品特性

宽模拟输入电压范围：-5 V至+5 V
宽电源电压范围：AiP74HC4051：3 V至9 V；AiP74HCT4051：4.5 V至5.5 V
低导通电阻：在VCC - VEE = 4.5 V时为80 Ω（典型值）；在VCC - VEE = 6.0 V时为70 Ω（典型值）；在VCC - VEE = 9.0 V时为60 Ω（典型值）
逻辑电平转换：使5 V逻辑能够与±5 V模拟信号通信
内置典型的“先断后通”功能
工作温度范围：-40 ℃至+105 ℃
封装信息：DIP16/SOP16/TSSOP16/DHVQFN16

应用领域

模拟多路复用和解复用
数字多路复用和解复用
信号选通

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	工作电压	4.5V~5.5V
	导通时间(ton)	16ns

	属性	参数值
	导通电阻(Ron)	70Ω
	关闭时间(toff)	16ns
	工作温度	-40℃~+105℃
	导通电容(Con)	5pF
	传播延迟(tpd)	4ns
