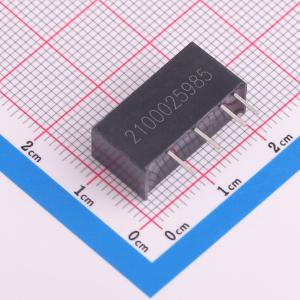

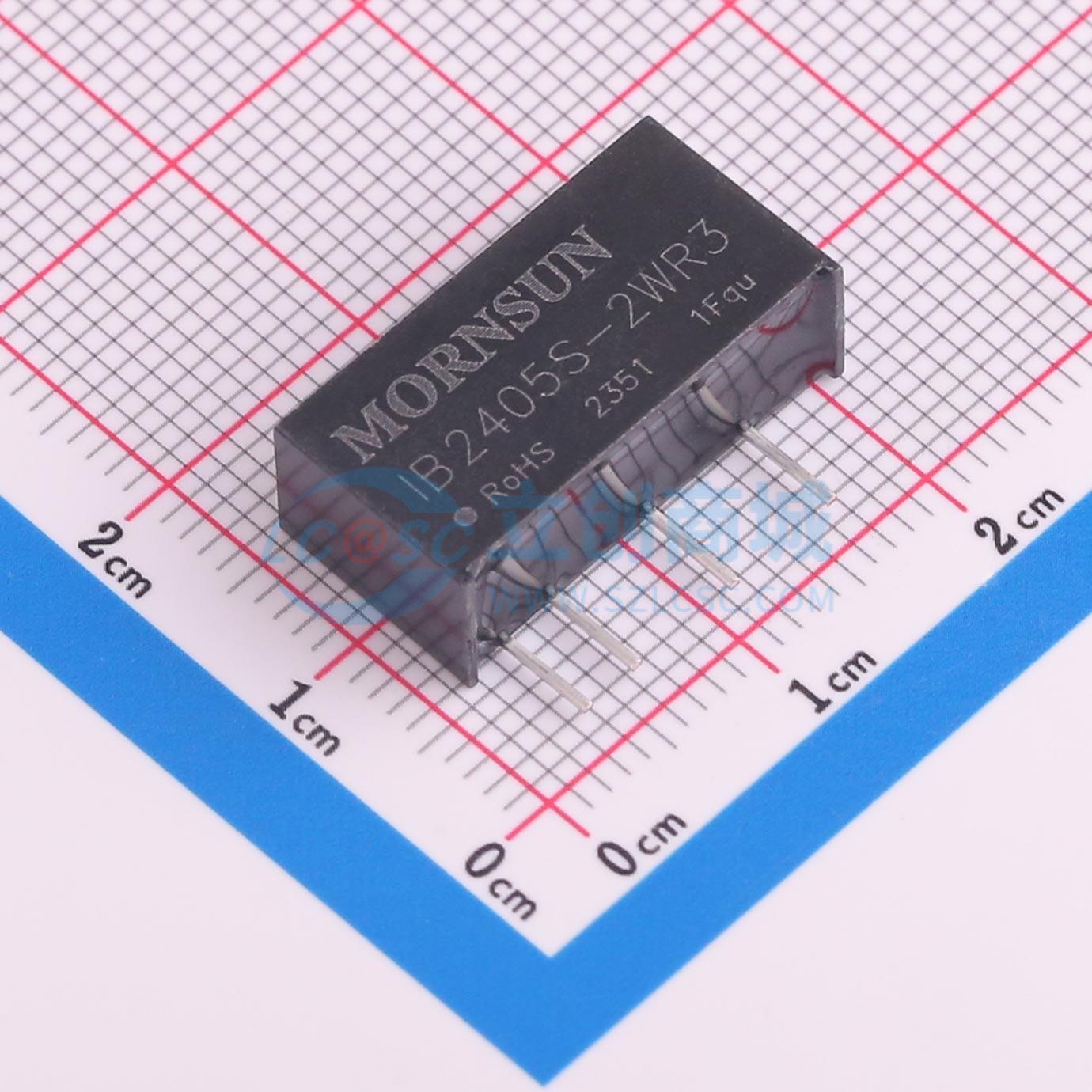

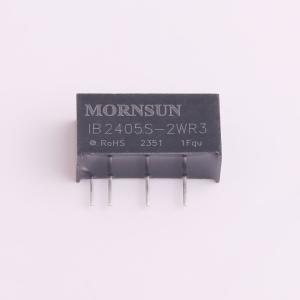

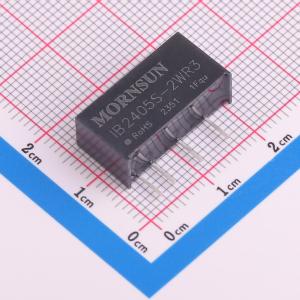

温馨提醒：图片仅供参考，商品以实物为准
IB2405S-2WR3
22.8V~25.2V 5V 400mA 2W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2W隔离式DC-DC转换器，固定输入电压，稳压单输出。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- IB2405S-2WR3
- 商品编号
- C17700105
- 商品封装
- SIP,19.7x7.1mm
- 包装方式
- 管装
- 商品毛重
- 2.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 22.8V~25.2V | |
| 转换效率 | 73% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 400mA | |
| 最大容性负载 | 680uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 250kHz | |
| 静态电流(Iq) | 5mA | |
| 纹波噪声 | 150mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 7.05mm | |
| 高度 | 10.16mm |
商品特性
- SIP封装
- 效率高达73%
- 隔离电压1500VDC
- 工作温度范围：-40°C to +85°C
- 国际标准引脚方式
- 可持续短路保护
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
