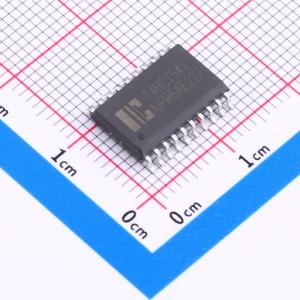

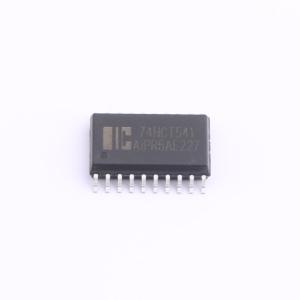

AiP74HCT541SA20.TB
带三态控制的8路缓冲器/线驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AiP74HC/HCT541是一个带三态输出的8位同相缓冲器/线驱动器。该器件具有两个使能控制口（OE1和OE2）。OEn上的高电平会导致输出呈现高阻态。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HCT541SA20.TB
- 商品编号
- C17700041
- 商品封装
- SOP-20
- 包装方式
- 管装
- 商品毛重
- 1.321429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 每个元件位数 | 8 | |
| 灌电流(IOL) | 6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 6mA | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流(Iq) | 8uA | |
| 传播延迟(tpd) | 15ns@4.5V,50pF |
商品概述
AiP74HC/HCT541是一个带三态输出的8位同相缓冲器/线驱动器。该器件具有两个使能控制口（OE1和OE2）。OEn上的高电平会导致输出呈现高阻态。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：AiP74HC541：CMOS电平；AiP74HCT541：TTL电平同相输出
- 工作环境温度范围：-40°C至+105°C
- 封装形式：DIP20/SOP20/TSSOP20
