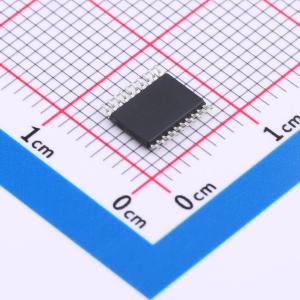

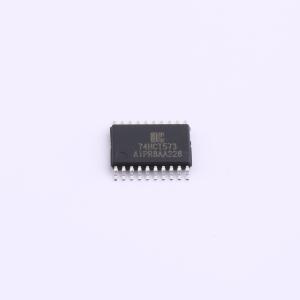

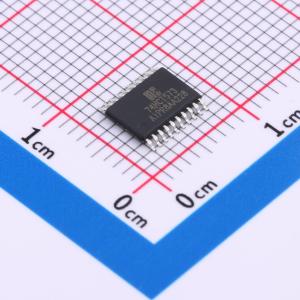

温馨提醒：图片仅供参考，商品以实物为准
AiP74HCT573TA20.TB
AiP74HCT573TA20.TB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AiP74HC/HCT573是一个带三态输出的8位D型锁存器。该器件具有锁存使能（LE）和输出使能（OE）。当LE为高电平时，输入端的数据进入锁存器中。在这种情况下，锁存器是透明的，每次其相应的D输入更改时，锁存器输出都会更改。当LE为低电平时，锁存器存储LE下降沿前一个建立时间的输入端信息。OE上的高电平使输出呈现高阻态。OE输入的运行不会影响锁存器的状态。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过Vcc的电压。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HCT573TA20.TB
- 商品编号
- C17700047
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.542857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 通道数 | 8 | |
| 传播延迟(tpd) | 20ns |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HCT | |
| 工作温度 | -40℃~+105℃ | |
| 建立时间 | 13ns | |
| 保持时间 | 9ns | |
| 静态电流(Iq) | 8uA |
