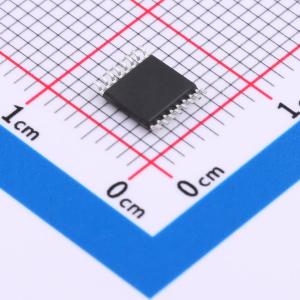

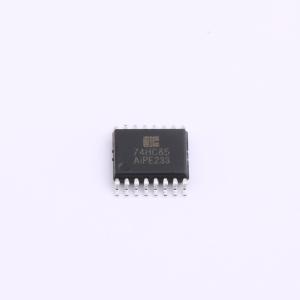

温馨提醒：图片仅供参考，商品以实物为准

AiP74HC85TA16.TB

4位数值比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AiP74HC/HCT85是一款4位数值比较器，可扩展至任意长度。该器件可对两个4位二进制、BCD或其他单调码进行比较，并在输出端呈现三种可能的数值比较结果（QA>B、QA=B和QA<B）。4位输入采用加权方式（A0至A3和B0至B3），其中A3和B3为最高有效位
品牌名称: I-CORE(中微爱芯)
商品型号: AiP74HC85TA16.TB
商品编号: C17700032
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.41克(g)

商品参数

商品概述

AiP74HC/HCT85是一款4位数值比较器，可扩展至任意长度。它能对两个4位二进制、BCD码或其他单调码进行比较，并在输出端呈现三种可能的数值比较结果（QA>B、QA=B和QA<B）。4位输入是加权的（A0至A3和B0至B3），其中A3和B3为最高有效位。为使比较操作正常进行，最低有效位的扩展器输入（IA>B、IA=B和IA<B）必须按以下方式连接：IA<B = IA>B = 低电平，IA=B = 高电平。对于超过4位的字长，可通过将输出QA>B、QA=B和QA<B连接到高位比较器的相应输入来级联多个器件。输入包含钳位二极管，这使得可使用限流电阻将输入接口连接到超过VCC的电压。

商品特性

宽电源电压范围：2.0至6.0V
CMOS低功耗
输入电平：AiP74HC85为CMOS电平；AiP74HCT85为TTL电平
工作温度范围：-40°C至+105°C
封装信息：DIP16/SOP16/TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	四路
	传播延迟(tpd)	23ns
	共模抑制比(CMRR)	-
	输出类型	-

	属性	参数值
	输出模式	TTL；CMOS
	静态电流(Iq)	3.5uA
	工作温度	-40℃~+105℃
	单电源	2V~6V
	响应时间(tr)	7ns
