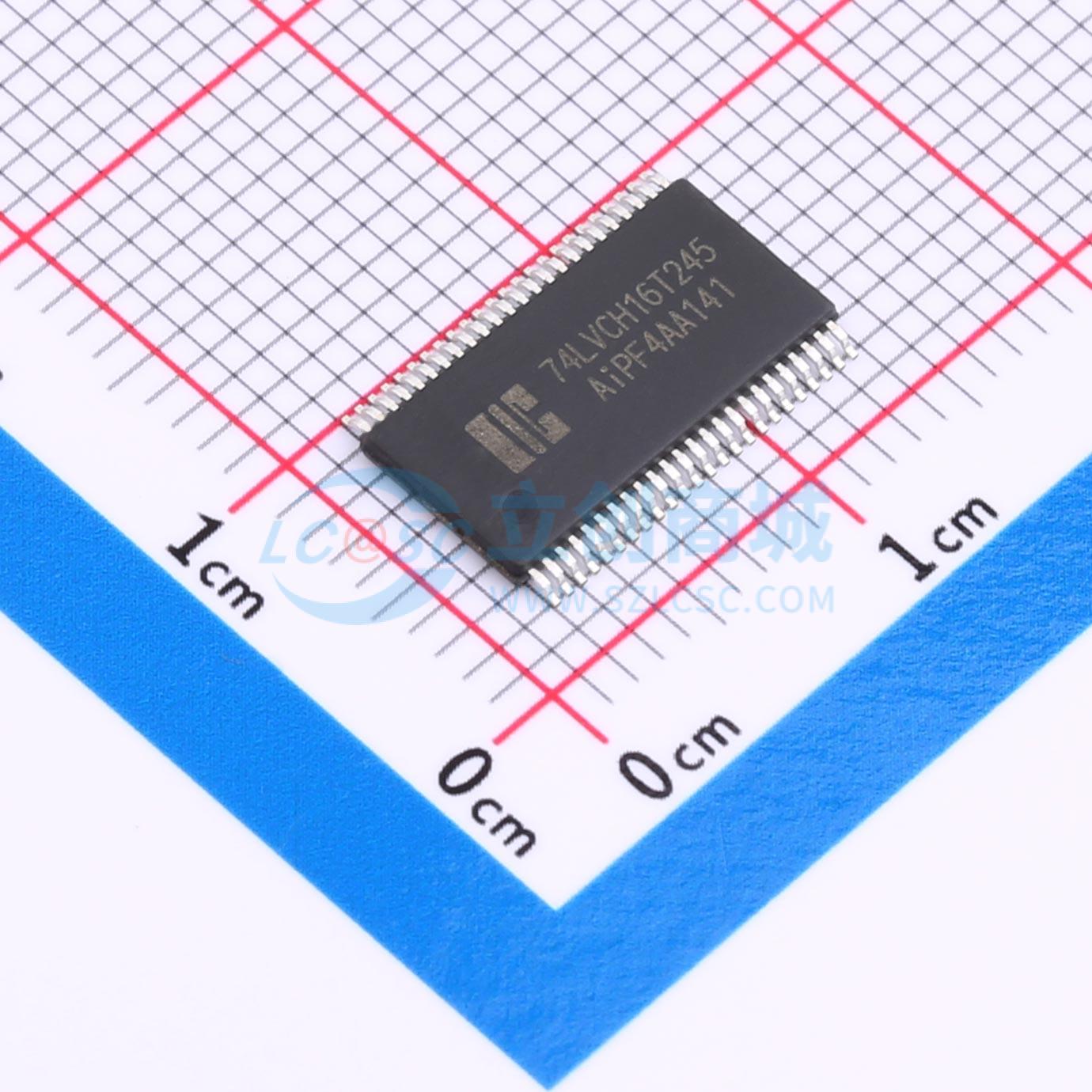

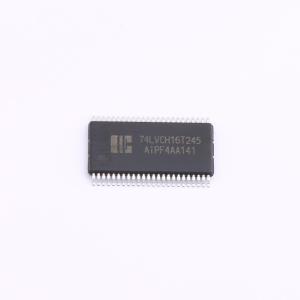

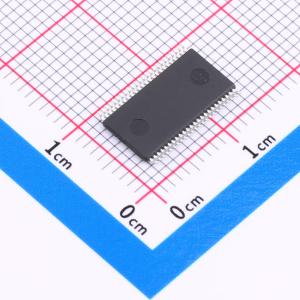

AiP74LVCH16T245TA48.TB

AiP74LVC/LVCH16T245是一款具有三态输出的16位双电源总线收发器，可实现双向电平转换。该设备可以用作两个8位收发器或一个16位收发器。它具有用于电压转换的双电源（VCC(A) 和 VCC(B)）和两个8位输入输出端口（nAn和nBn），每个端口都有其自己的输出使能（nOE）和用于方向控制的发送/接收输入端口（nDIR）。VCC(A) 和 VCC(B) 均可在1.2V和5.5V之间的任何电压下供电，从而使该器件适合在任何低压节点之间转换（1.2V，1.5V，1.8V，2.5V，3.3V和5.0V）。端口nAn，nOE 和nDIR由VCC(A)供电，端口nBn由VCC(B)供电。nDIR为高电平时，数据从nAn到nBn传输。DIR为低电平时，数据从nBn到nAn传输。输出使能输入（nOE）可用于禁用输出，以便于有效隔离总线。 IOFF 使得该电路完全适用于具有局部掉电的应用。IOFF 电路禁止输出，以防止在断电时流经该电路的任何有害回流电流。在挂起模式下，当VCC(A) 或 VCC(B) 处于GND 电平时，nAn 端口和nBn 端口都处于高阻态。 AiP74LVCH16T245中的具有总线保持电路，使得未使用或悬空的输入口保持在有效逻辑电平。

• 宽电源电压范围：VCC(A)：1.2V ~ 5.5V，VCC(B)：1.2V ~ 5.5V
• 挂起模式±24mA输出驱动（VCC = 3.0V）
• 输入可接受高达5.5V的电压
• 低功耗：ICC最大30uA
• IOFF电路可兼容局部掉电工作方式
• 工作环境温度范围：-40°C ~ +105°C
• 封装形式：TSSOP48
