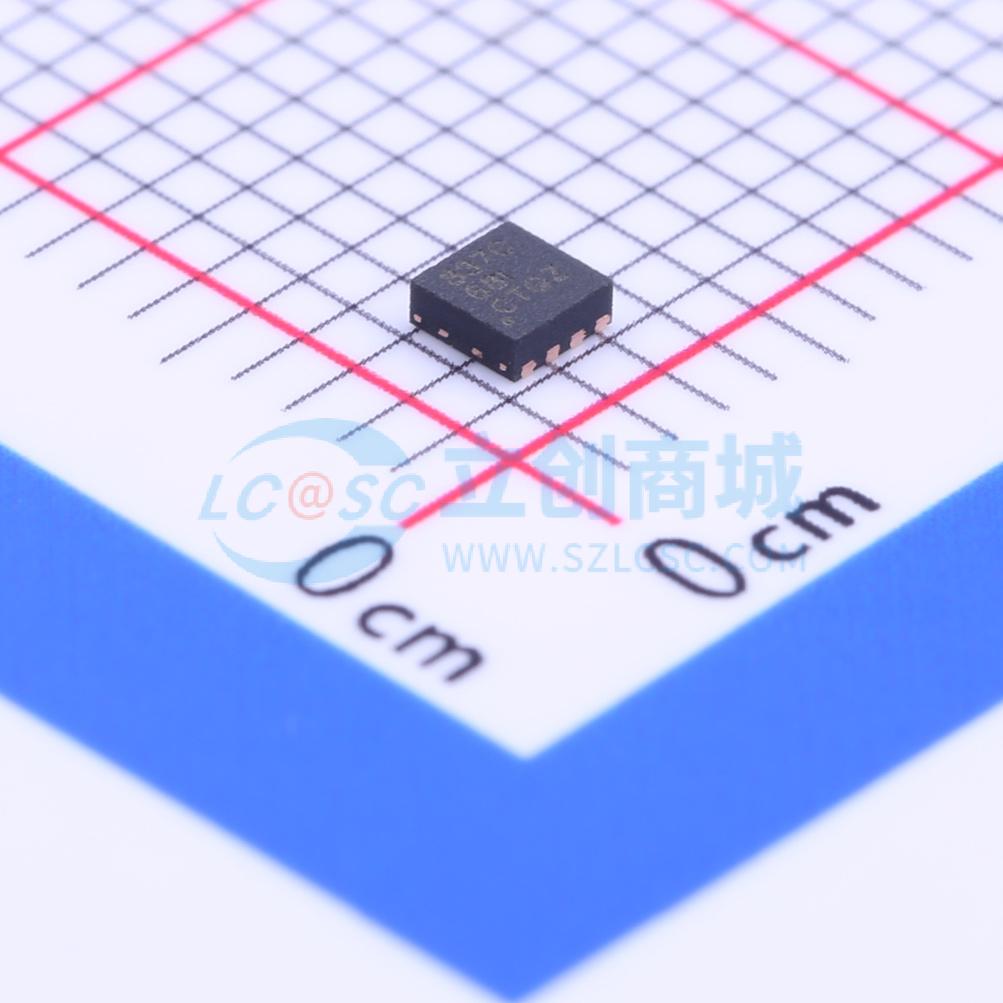

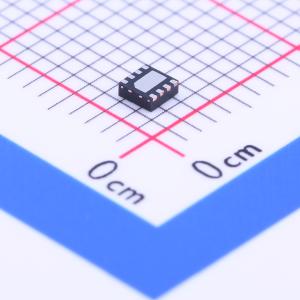

温馨提醒：图片仅供参考，商品以实物为准
DRV8837CDSGT
1A 有刷直流电机驱动芯片 7V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8837C 12V、1A H 桥电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8837CDSGT
- 商品编号
- C165115
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~7V | |
| 导通电阻 | 1Ω | |
| 静态电流(Iq) | 120nA | |
| 工作温度 | -40℃~+85℃ |
商品概述
DRV8837C器件为相机、消费产品、玩具及其他低压或电池供电的运动控制应用提供了集成式电机驱动解决方案。该器件可驱动一个直流电机或其他类似螺线管的设备。输出驱动模块由配置成H桥的N沟道功率MOSFET组成，用于驱动电机绕组。内部电荷泵可产生所需的栅极驱动电压。 DRV8837C器件的输出电流最高可达1 A。该器件的电机电源电压范围为0至11 V，控制逻辑可在1.8 V至5 V的电源轨上运行。 DRV8837C器件具有PWM（IN/IN）输入接口。 内部设有过流保护、短路保护、欠压锁定和过温保护等关断功能。
商品特性
- H桥电机驱动器 – 驱动直流电机或其他负载
- 低MOSFET导通电阻：高侧 + 低侧 1 Ω
- 最大驱动电流1 A
- 工作电源电压范围0至11 V
- 标准PWM接口（IN1/IN2）
- 低功耗睡眠模式，最大睡眠电流120 nA – nSLEEP引脚
- 小封装和小尺寸 – 8引脚WSON（带散热焊盘） – 2.0×2.0 mm
- 保护功能 – VCC欠压锁定（UVLO）、过流保护（OCP）、热关断（TSD）
应用领域
- 相机
- 数码单反相机镜头
- 消费产品
- 玩具
- 机器人
- 医疗设备
