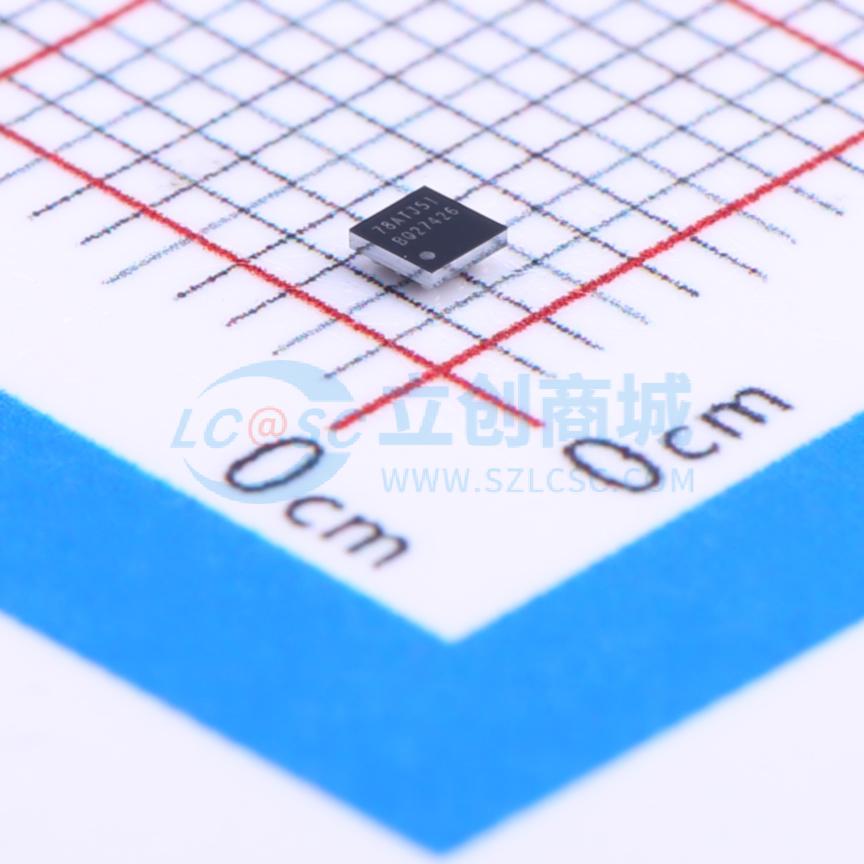

BQ27426YZFR

单节锂电池电量计

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: BQ27426 带有预编程化学成分的单节电池系统侧电池电量监测计
品牌名称: TI(德州仪器)
商品型号: BQ27426YZFR
商品编号: C165137
商品封装: DSBGA-9
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

BQ27426是一款单节电池电量监测计，只需进行少量的用户配置和系统微控制器固件开发工作即可快速启动系统。通过预编程三种化学配置文件，可减少用户配置工作，支持管理不同电池化学成分的库存，器件在休眠模式下具有超低功耗，有助于延长电池运行时间，可配置中断有助于节省系统功耗，释放主机停止继续轮询，外部热敏电阻可为精确温度感测提供支持。该器件使用专利Impedance Track™算法进行电量监测，可提供剩余电量mAh、充电状态和电池电压mV等信息，使用时只需连接至可拆卸电池包或嵌入式电池电路即可，采用微型9球1.62mm×1.58mm、0.5mm间距NanoFree™芯片级封装，适合空间受限的应用。

商品特性

适配单节锂离子电池，驻留在系统主板，支持嵌入式或可拆除电池
由带有集成LDO的电池直接供电，支持10mΩ低值外部感应电阻器
负载低于10mA时工作电流低至9μA，负载阈值可由睡眠电流设置
基于专利Impedance Track™技术实现电池电量监测
可为4.2V、4.35V和4.4V电池提供三种可选的预编程配置文件
借助平滑滤波器报告剩余电量和荷电状态SOC
可针对电池老化、自放电、温度和速率变化自动调节，可估计电池健康状况
支持400kHz I2C串行微控制器外设接口
支持可配置SOC中断或电池低电量数字输出警告
支持内部温度传感器、主机上报温度或外部热敏电阻

应用领域

智能手机、功能型手机和平板电脑
可穿戴设备
楼宇自动化
便携式医疗、工业手持终端
便携式音频设备
游戏设备

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.45V~4.5V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-
	电池类型	锂电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	50uA
	均衡电流	-
	接口类型	I2C
	功能特性	欠压锁定
