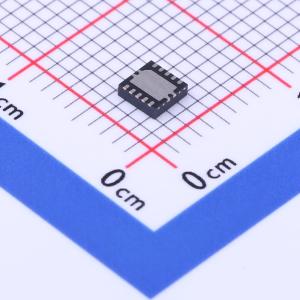

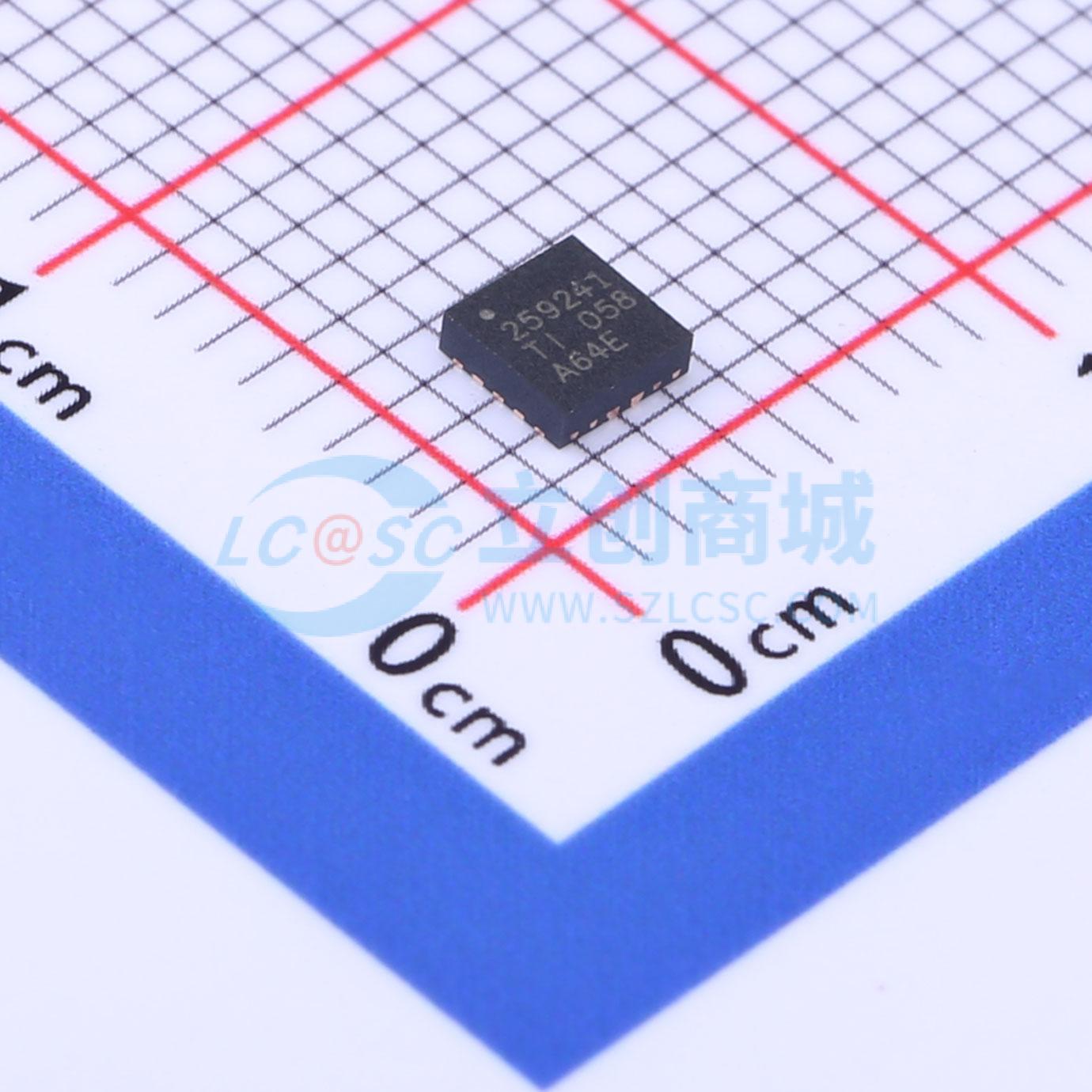

温馨提醒：图片仅供参考，商品以实物为准

TPS259241DRCR

具有过压保护和阻断FET控制功能的12V电子熔丝

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS25924 具有用于外部阻断 FET 的驱动器的 4.5V 至 13.8V、28mΩ、1A 至 5A 电子保险丝
品牌名称: TI(德州仪器)
商品型号: TPS259241DRCR
商品编号: C165131
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

	属性	参数值
	导通电阻	28mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)

商品概述

TPS25924x系列电子熔丝是采用小型封装的高度集成电路保护和电源管理解决方案。该器件使用极少的外部组件并可提供多重保护模式。它们能够有效地防止过载、短路、电压浪涌、过高浪涌电流和反向电流。电流限制级别可通过一个外部电阻设定。内部钳位电路可将过电压限制在一个安全的固定最大值，无需使用外部组件。具有特殊电压斜坡要求的应用可以使用单个电容来设定dV/dT，以确保达到适当的输出斜坡速率。许多系统（例如SSD）禁止将储存的电容能量通过FET二极管倒流到降压或短路输入总线。BFET引脚专用于这类系统。外部NFET可与TPS25924x输出形成“背靠背(B2B)”连接，而由BFET驱动的栅极可防止电流从负载流回电源。

商品特性

VOPERATING = 4.5V 至 13.8V，VABSMAX = 20V
集成 28mΩ 导通金属氧化物半导体场效应晶体管 (MOSFET)
15V 固定过压钳位
1A 至 5A 可调电流 ILIMIT
28% ILIMIT 精度（3.7A 时）
支持反向电流阻断
可编程 OUT（输出）转换率，欠压闭锁 (UVLO)
内置热关断
UL2367 认证正在处理中
单点故障测试期间安全 (UL60950)
小型封装尺寸 - 10L (3mm x 3mm) 超薄小外形尺寸无引线封装 (VSON)

应用领域

适配器供电器件
硬盘 (HDD) 和固态硬盘 (SSD)
机顶盒
服务器/辅助 (AUX) 电源
风扇控制
PCI/PCIe 卡

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交45单

	属性	参数值
	商品目录	功率电子开关
	输入控制逻辑	高电平有效
	最大连续电流	5A
	工作电压	4.5V~13.8V
