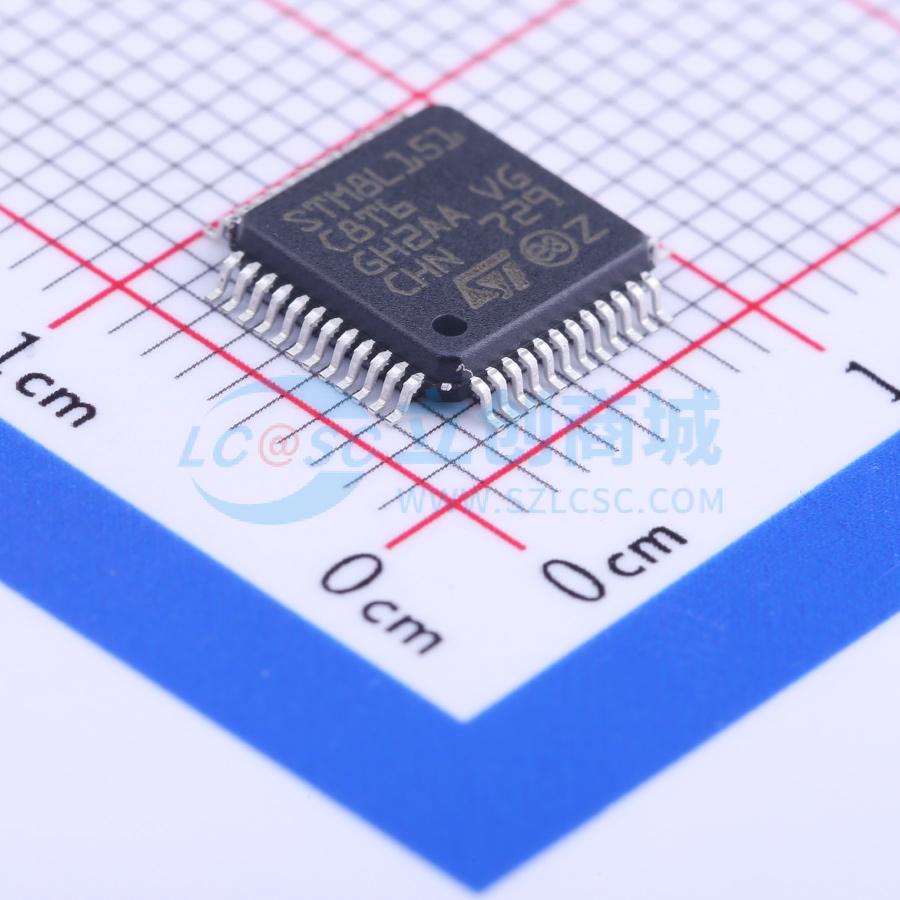

温馨提醒：图片仅供参考，商品以实物为准
STM8L151C8T6
超低功耗8位MCU，具有64 KB Flash、16 MHz CPU和集成EEPROM
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8位超低功耗微控制器，高达64KB闪存 + 2KB数据EEPROM，具备RTC、LCD、定时器、USART、I²C、SPI、ADC、DAC、比较器。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8L151C8T6
- 商品编号
- C16930
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.792克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 4KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 2KB | |
| I/O数量 | 41 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 工作条件：
- 工作电源：1.65 至 3.6V（无 BOR），1.8 至 3.6V（有 BOR）
- 温度范围：-40 至 85、105 或 125℃
- 低功耗特性：
- 5 种低功耗模式：等待、低功耗运行（5.9μA）、低功耗等待（3μA）、带完整 RTC 的活动停止（1.4μA）、停止（400nA）
- 功耗：200μA/MHz + 330μA
- 从停止模式快速唤醒（4.7μs）
- 每个 I/O 超低泄漏：50nA
- 先进的 STM8 内核：
- 哈佛架构和 3 级流水线
- 最大频率：16MHz，16 CISC MIPS 峰值
- 多达 40 个外部中断源
- 复位和电源管理：
- 低功耗、超安全的 BOR 复位，有 5 个可编程阈值
- 超低功耗 POR/PDR
- 可编程电压检测器（PVD）
- 时钟管理：
- 32kHz 和 1 - 16MHz 晶体振荡器
- 内部 16MHz 工厂校准 RC 和 38kHz 低功耗 RC
- 时钟安全系统
- 低功耗 RTC：
- 带闹钟中断的 BCD 日历
- 数字校准，精度为 ±0.5ppm
- 先进的防篡改检测
- DMA：
- 4 通道用于 ADC、DAC、SPI、I²C、USART、定时器，1 通道用于内存到内存
- LCD：8x40 或 4x44，带升压转换器
- 12 位 ADC，高达 1Msps/28 通道：
- 温度传感器和内部参考电压
- 存储器：
- 高达 64KB 的闪存，高达 2KB 的数据 EEPROM，带 ECC 和 RWW，灵活的读写保护模式
- 高达 4KB 的 RAM
- 2 个超低功耗比较器：
- 1 个带固定阈值，1 个轨到轨
- 唤醒能力
- 定时器：
- 三个 16 位定时器，2 通道（IC、OC、PWM），正交编码器
- 一个 16 位高级控制定时器，3 通道，支持电机控制
- 一个 8 位定时器，7 位预分频器
- 1 个窗口和 1 个独立看门狗
- 蜂鸣器定时器，频率为 1、2 或 4kHz
- 通信接口：
- 两个同步串行接口（SPI）
- 快速 I²C 400kHz，SMBus 和 PMBus
- 三个 USART（ISO 7816 接口 + IrDA）
- 多达 67 个 I/O，均可映射到中断向量
- 多达 16 个电容式感应通道，支持触摸键、接近、线性触摸和旋转触摸传感器
- 快速片上编程和非侵入式调试，带 SWIM，使用 USART 的引导加载程序
- 96 位唯一 ID
