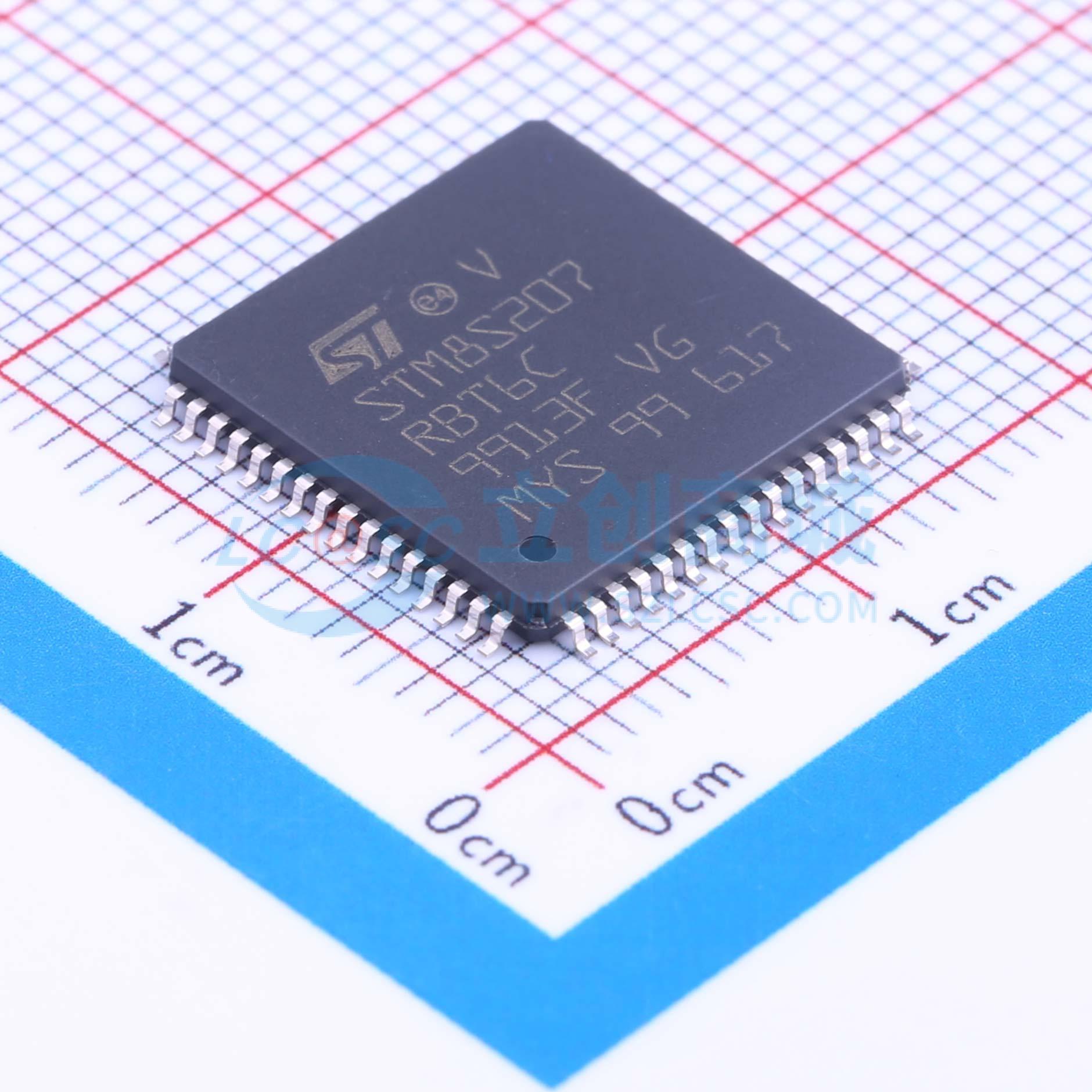

温馨提醒：图片仅供参考，商品以实物为准
STM8S207RBT6C
主流增强型8位MCU，具有128 KB Flash、24 MHz CPU和集成EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：最大CPU频率：高达24 MHz，在CPU频率 ≤ 16 MHz时0等待状态。采用哈佛架构和3级流水线的高级STM8核心。扩展指令集。在24 MHz时最大20 MIPS。 存储器：程序：高达128 Kbytes闪存；在56℃下经过10 kcycles后数据保留20年。数据：高达2 Kbytes真数据EEPROM；耐久性300 kcycles
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8S207RBT6C
- 商品编号
- C163190
- 商品封装
- LQFP-64(14x14)
- 包装方式
- 托盘
- 商品毛重
- 3.844克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 24MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 6KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 2KB | |
| I/O数量 | 52 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.95V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
性能系列24 MHz STM8S 8位MCU，最高128 KB闪存，集成EEPROM，10位ADC，定时器，2个UART，SPI，I²C，CAN。
商品特性
- 核心：最高fCPU可达24 MHz（fCPU≤16 MHz时无等待状态），采用哈佛架构和三级流水线的高级STM8内核，扩展指令集，24 MHz时最高20 MIPS
- 存储器：程序存储最高128 KB闪存（55℃下10k次循环后数据保留20年），数据存储最高2 KB真数据EEPROM（耐用性300k次循环），RAM最高6 KB
- 时钟、复位和电源管理：工作电压2.95至5.5 V，低功耗晶体谐振振荡器，外部时钟输入，内部用户可微调16 MHz RC振荡器，内部低功耗128 kHz RC振荡器，带时钟监控的时钟安全系统，等待、主动停机和停机低功耗模式，外设时钟可单独关闭，永久激活的低功耗上电和掉电复位
- 中断管理：带32个中断的嵌套中断控制器，最多37个外部中断在6个向量上
- 定时器：2个16位通用定时器（含2+3个CAPCOM通道：IC、OC或PWM），16位高级控制定时器（含4个CAPCOM通道、3个互补输出、死区插入和灵活同步），带8位预分频器的8位基本定时器，自动唤醒定时器，窗口看门狗，独立看门狗
- 通信接口：高速1 Mbit/s active beCAN 2.0B，带同步操作时钟输出的UART（LIN主模式），符合LIN 2.1的UART（支持主/从模式和自动重新同步），SPI接口最高10 Mbit/s，I2C接口最高400 Kbit/s
- 10位ADC：最多16个通道
- I/O：80引脚封装上最多68个I/O（含18个高灌电流输出），高鲁棒性I/O设计（抗电流注入），开发支持单线接口模块（SWIM）和调试模块（DM）
- 封装：LQFP80（14×14 mm）、LQFP64（14×14 mm）、LQFP64（10×10 mm）、LQFP48（7×7 mm）、LQFP44（10×10 mm）、LQFP32（7×7 mm）
- 其他：每个设备有96位ID密钥
