温馨提醒：图片仅供参考，商品以实物为准

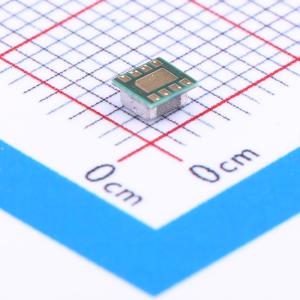

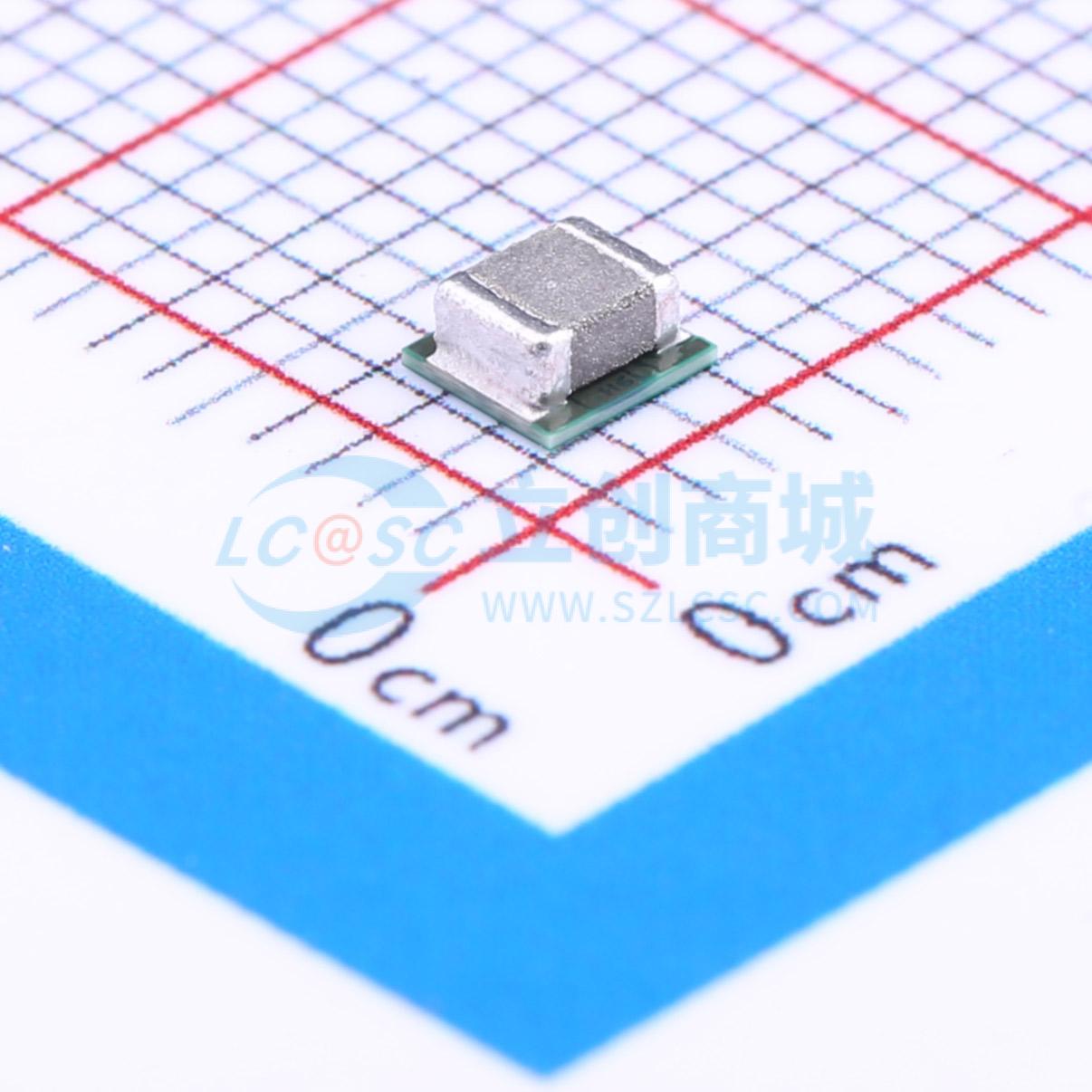

TPS82130SILT
17V输入、3A降压转换器MicroSiP模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS82130 TPS82130 具有集成电感的 3A 17V 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS82130SILT
- 商品编号
- C163210
- 商品封装
- SMD-8
- 包装方式
- 编带
- 商品毛重
- 1.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 3V~17V | |
| 输出电压(Vout) | 900mV~6V | |
| 输出电流(最大值) | 3A | |
| 静态电流(Iq) | 20uA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 2MHz | |
| 纹波噪声 | 20mVp-p | |
| 特性 | 过热保护 | |
| 长度 | 3mm | |
| 宽度 | 2.8mm | |
| 高度 | 1.5mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS82130 是一款17V 输入、3A 降压转换器MicroSiP™电源模块，经优化兼具小型解决方案尺寸和高效率优势。该模块集成了同步降压转换器和电感，可简化设计、减少外部元件数量并节省印刷电路板(PCB) 的面积。该器件采用紧凑的薄型封装，适合通过标准表面贴装设备自动组装。
为了最大限度地提升效率，此转换器以2MHz 的标称开关频率在PWM 模式下工作，并在轻负载电流下自动进入省电运行模式。在节能模式下，该器件静态工作电流的典型值为 20μA 。凭借DCS-Control™拓扑，器件可获得出色的负载瞬态性能和精确的输出稳压。
商品特性
- 3.0mm×2.8mm×1.5mm MicroSiP™封装
- 输入电压范围：3.0V 至17V
- 3A 持续输出电流
- DCS-Control™拓扑技术
- 在轻负载条件下实现高效率的省电模式
- 20μA 静态工作电流
- 0.9V 至6V 可调节输出电压
- 可实现最低压降的 100% 占空比
- 电源正常输出
- 具有跟踪功能的可编程软启动
- 热关断保护
- -40°C 至 125°C 的工作温度范围
- 借助WEBENCH 电源设计器，使用TPS82130创建定制设计方案
应用领域
- 工业应用
- 电信和网络应用
- 固态硬盘
