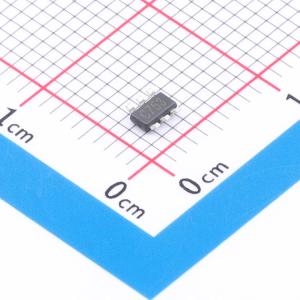

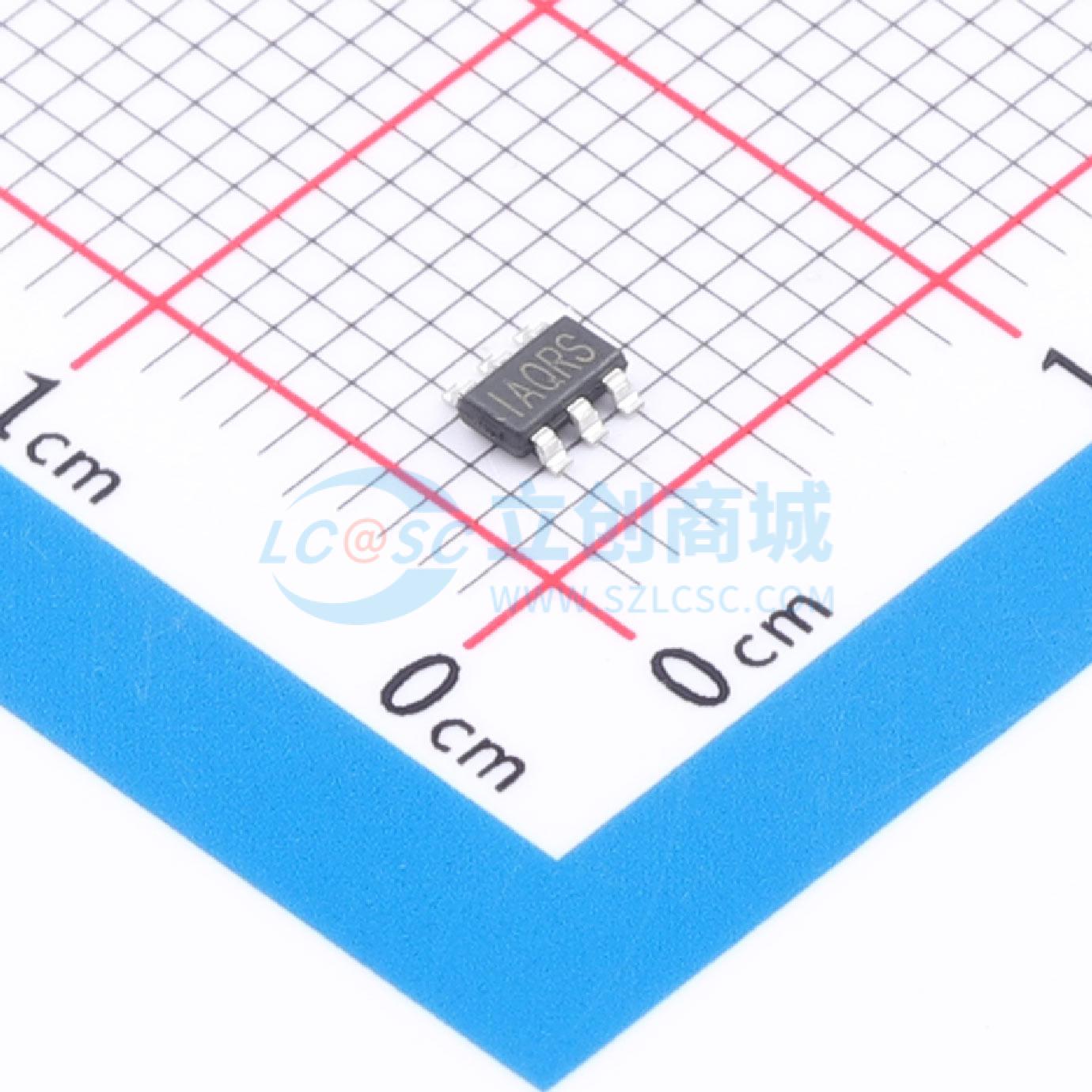

MP2317GJ-P
降压型 1A 7.5V~26V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MP2317 是一款高效、同步整流降压型开关模式转换器，内置功率 MOSFET。它提供了一种非常紧凑的解决方案，在较宽的输入电源范围内，能实现 1A 的连续输出电流，并具备出色的负载和线性调整率。MP2317 的开关沿经过优化，可降低电磁干扰（EMI）
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2317GJ-P
- 商品编号
- C163196
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7.5V~26V | |
| 输出电压 | 3.3V~24.18V | |
| 输出电流 | 1A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；逐波限流；过流保护；EMI优化(抖频模式)；打嗝限流 |
