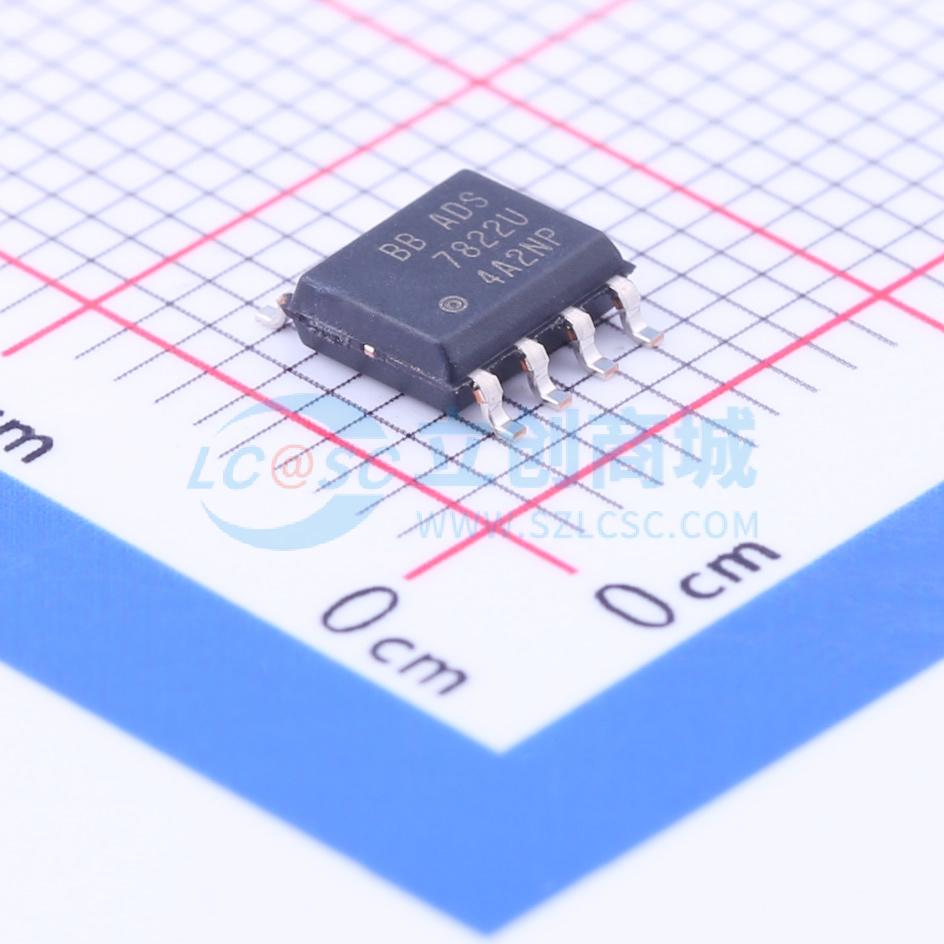

ADS7822U/2K5

12位，200kHz，微功耗采样模拟到数字转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS7822 12 位 200kSPS 微功耗采样模数转换器
品牌名称: TI(德州仪器)
商品型号: ADS7822U/2K5
商品编号: C16324
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

ADS7822是一款12位采样模数（A/D）转换器，在2.7V至5.25V的电源电压范围内，其各项指标均有保证。即使以200kHz的全速率运行，该器件的功耗也极低。在较低的转换速率下，由于器件速度快，大部分时间可处于掉电模式——在7.5kHz时，功耗低于60μW。 ADS7822还具备2.0V至5V的工作电压范围、同步串行接口和伪差分输入等特性。参考电压可设置为50mV至VCC范围内的任意电平。超低功耗和小尺寸特性使ADS7822非常适合电池供电系统。它也非常适用于远程数据采集模块、同步多通道系统和隔离数据采集。ADS7822提供塑料mini - DIP - 8、SO - 8或MSOP - 8封装。

商品特性

200kHz采样速率
微功耗：200kHz时为1.6mW，75kHz时为0.54mW，7.5kHz时为0.06mW
掉电模式：最大电流为μA级
Mini - DIP - 8、SO - 8和MSOP - 8封装
伪差分输入
串行接口

应用领域

电池供电系统
远程数据采集
隔离数据采集
同步采样多通道系统

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	200kHz
	通道数	1
	工作电压	2.7V~5.25V
	接口类型	串行
	差分输入	是
	积分非线性	2LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	71dB
	时钟/振荡器	外置
	时钟频率(fc)	3.2MHz；10kHz~3.2MHz
	基准电压源	外置
	ADC架构	SAR
	静态电流	800nA
