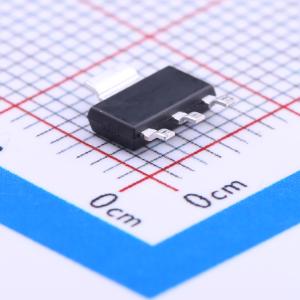

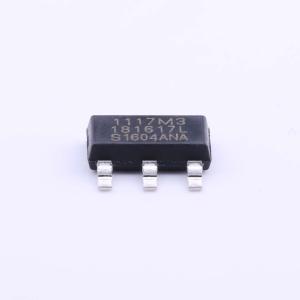

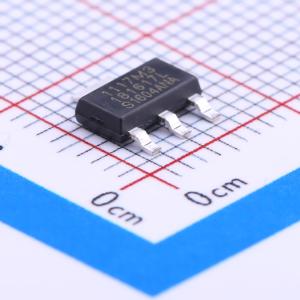

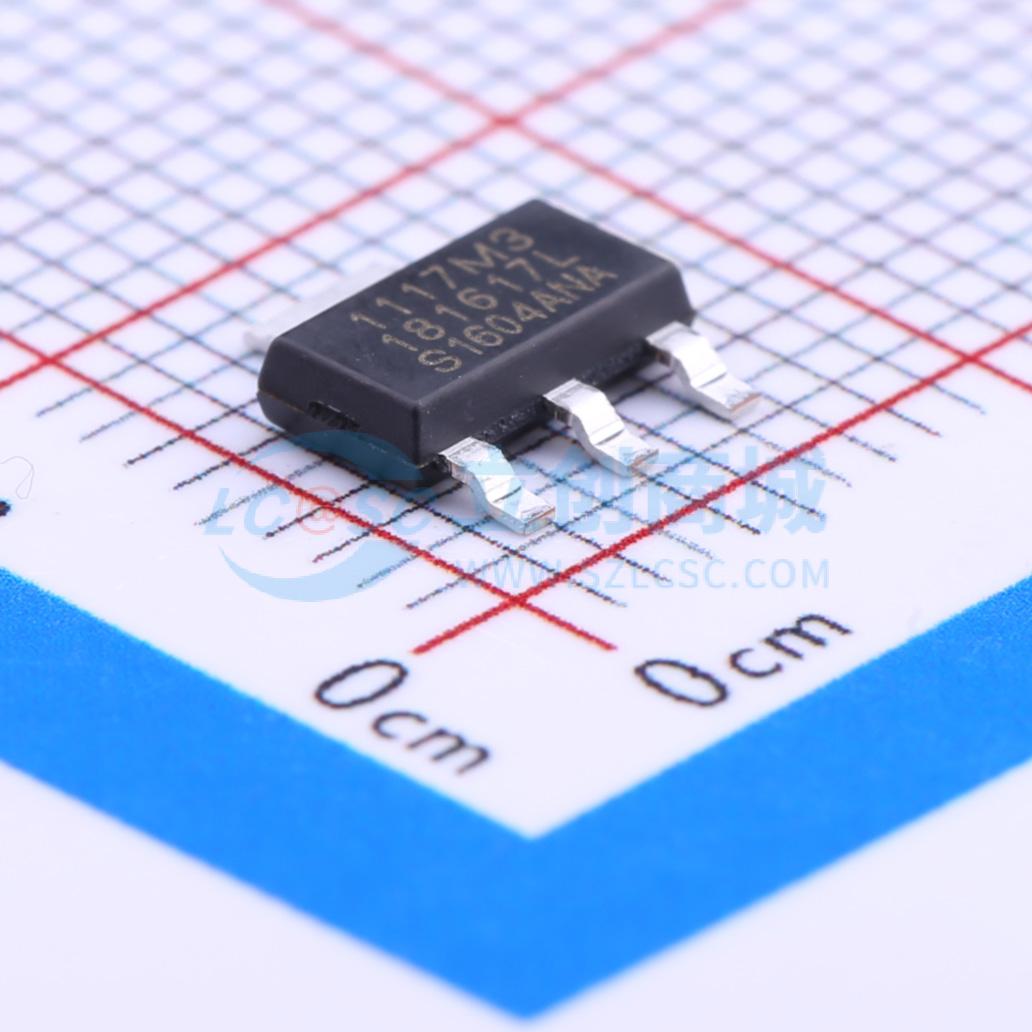

SPX1117M3-L-1-8/TR

输入20V 输出1.8V~1.8V 800mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低功耗正电压调节器，旨在以经济高效、小尺寸的解决方案满足适度的功率要求。适用于电池供电应用和便携式计算机。具有极低的静态电流，满载时的低压差电压为1.1V。随着输出电流的降低，静态电流流入负载，提高了效率。有可调或固定的1.5V、1.8V、2.5V、3.3V和5V输出电压可供选择。采用3引脚SOT-223和TO-263表面贴装封装。10μF的输出电容可提供无条件稳定性，而2.2μF的较小电容适用于大多数应用。
品牌名称: MaxLinear(迈凌)
商品型号: SPX1117M3-L-1-8/TR
商品编号: C16398
商品封装: SOT-223-3
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

SPX1117是一款低功耗正电压稳压器，旨在以经济高效、占用空间小的解决方案满足适度的功率需求。该器件是电池供电应用和便携式计算机的理想选择。SPX1117的特点是静态电流极低，满载时的压差电压仅为1.1V。随着输出电流的减小，静态电流流入负载，从而提高效率。SPX1117提供可调输出电压版本，以及1.5V、1.8V、2.5V、3.3V和5V固定输出电压版本。 SPX1117采用3引脚SOT - 223和TO - 263表面贴装封装。使用10μF的输出电容可确保无条件稳定，而2.2μF的较小电容在大多数应用中已足够。

商品特性

保证800mA输出电流
保证1A峰值电流
三端可调或固定输出电压为1.5V、1.8V、2.5V、3.3V和5V
低静态电流
800mA时压差电压为1.1V
线性调整率0.1%，负载调整率0.2%
使用2.2μF陶瓷电容即可稳定工作
过流和热保护
采用无铅、符合RoHS标准的SOT223和TO263封装

应用领域

台式PC服务器
图形/视频卡
工业设备
电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交35单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	1.8V
	输出电流	800mA
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.1V@(800mA)

	属性	参数值
	静态电流(Iq)	5mA
	噪声	0.003%Vout
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
