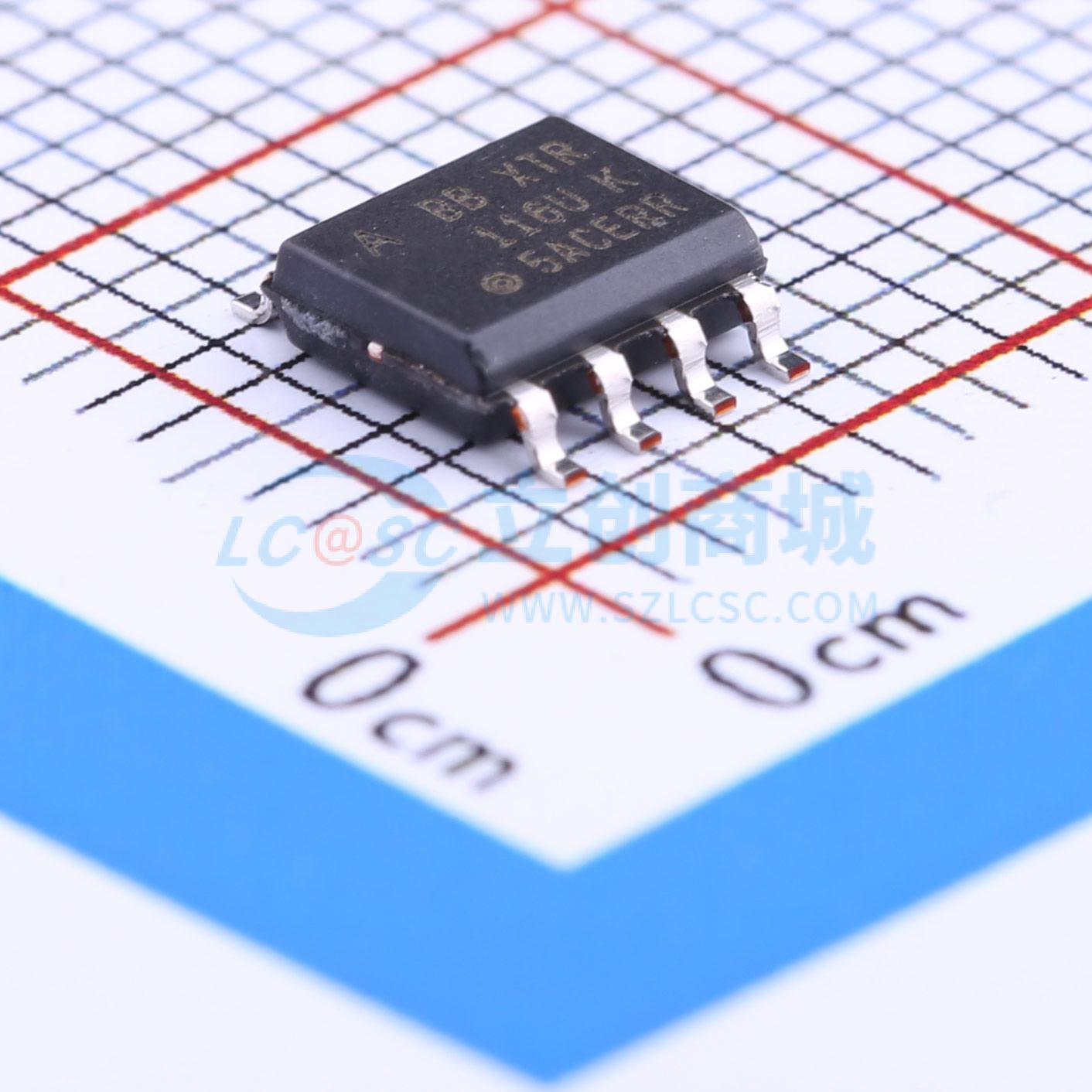

温馨提醒：图片仅供参考，商品以实物为准
XTR116UA
XTR116UA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XTR116 4-20mA 电流环路发送器
- 品牌名称
- TI(德州仪器)
- 商品型号
- XTR116UA
- 商品编号
- C16274
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 7.5V~36V |
商品概述
XTR115和XTR116是精密电流输出转换器，旨在通过行业标准电流环路传输4至20mA的模拟信号。它们具备精确的电流缩放和输出电流限制功能。 片上稳压器（5V）可用于为外部电路供电。片上精密基准电压源（XTR115为2.5V，XTR116为4.096V）可用于偏置或激励传感器。电流返回引脚（I_RET）可检测外部电路中使用的任何电流，以确保对输出电流进行精确控制。 XTR115是采用4至20mA电流传输的智能传感器的基本组成部分。 XTR115和XTR116可在-40℃至+85℃的扩展工业温度范围内工作。
商品特性
- 低静态电流：200μA
- 为外部电路提供5V稳压
- 用于传感器激励的基准电压：XTR115：2.5V；XTR116：4.096V
- 低量程误差：0.05%
- 低非线性误差：0.003%
- 宽环路电源范围：7.5V至36V
- SO-8封装的两线制4 - 20mA电流环路变送器
- 智能变送器
- 与HART调制解调器兼容
- 电流放大器
- 电压 - 电流放大器
应用领域
- 工业过程控制
- 测试系统
