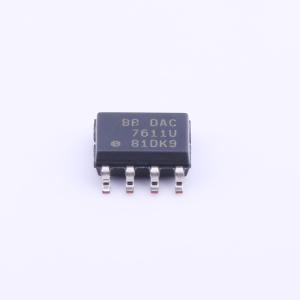

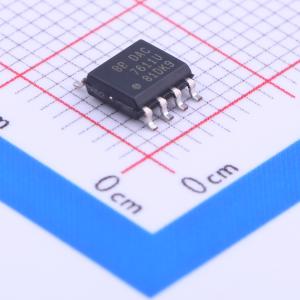

温馨提醒：图片仅供参考，商品以实物为准

DAC7611U

DAC7611 12bit串行数模转换器

描述: DAC7611 是一款12位数模转换器，具有保证的12位单调性能，适用于工业温度范围。它需要一个单一的+5V电源，包含输入移位寄存器、锁存器、2.435V参考电压、DAC和高速轨到轨输出放大器。
品牌名称: TI(德州仪器)
商品型号: DAC7611U
商品编号: C16314
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

DAC7611是一款12位数字-to-模拟转换器（DAC），在工业温度范围内保证具有12位单调性性能。它只需一个+5V电源，内部包含一个输入移位寄存器、锁存器、2.435V基准源、DAC和高速轨到轨输出放大器。对于满量程阶跃，输出将在7μs内稳定到1 LSB。该器件功耗为2.5mW（5V时为0.5mA）。同步串行接口与多种DSP和微控制器兼容。时钟（CLK）、串行数据输入（SDI）和负载选通（LD）构成了串行接口。此外，两个控制引脚提供片选（CS）功能和异步清零（CLR）输入。CLR输入可用于确保DAC7611在上电时或根据应用要求输出为0V。 DAC7611提供8引脚SOIC或8引脚塑料DIP封装，在-40℃至+85℃的工业温度范围内进行了全面规格测试。

商品特性

低功耗：2.5mW
快速建立：在4.095V满量程范围内，7μs内稳定到1 LSB，1mV LSB
内置基准源，在工业温度范围内具有12位线性度和单调性
异步复位至0V
三线接口：时钟频率高达20MHz
可替代DAC8512

应用领域

过程控制
数据采集系统
闭环伺服控制
计算机外设
便携式仪器

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	-
	工作电压	4.75V~5.25V

	属性	参数值
	稳定时间	7us
	输出类型	-
	积分非线性	1LSB
	工作温度	-40℃~+85℃
