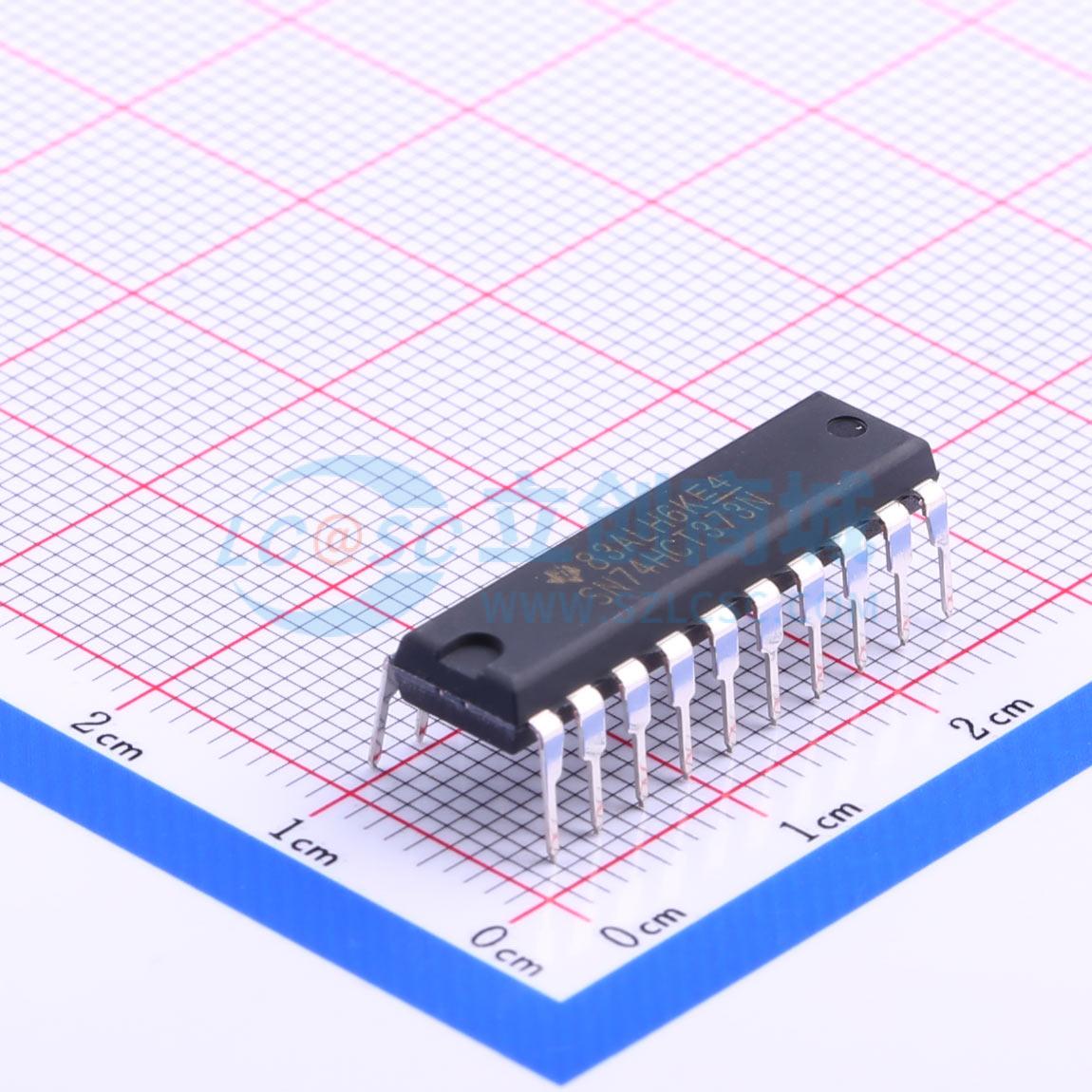

温馨提醒：图片仅供参考，商品以实物为准
SN74HCT373N
三态输出D型锁存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCT373 具有三态输出的八路透明 D 类锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT373N
- 商品编号
- C157541
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 6mA | |
| 灌电流(IOL) | 6mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 25ns | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 12ns | |
| 保持时间 | 10ns | |
| 静态电流(Iq) | 80uA |
商品概述
本产品为8位锁存器，带有三态输出，专门设计用于驱动高容性或相对低阻抗负载。器件集成8个透明D型锁存器，输出使能端可将所有输出置于正常逻辑状态（高电平或低电平）或高阻态；高阻态下输出不会对总线造成明显负载或驱动，无需接口或上拉元件即可驱动总线；输出使能不能影响锁存器的内部操作，输出关闭时也可保留旧数据或输入新数据，对应型号为SN54HCT373、SN74HCT373，可用封装包括J、W、DB、DW、N、NS、PW、FK。
商品特性
- 工作电压范围为4.5V~5.5V
- 大电流三态真输出，最高可驱动15个LSTTL负载
- 低功耗，最大电源电流Icc为80μA
- 典型传输延迟tpd为21ns
- 5V电压下输出驱动为±6mA
- 最大输入电流为1μA
- 输入兼容TTL电压
- 单个封装集成8个锁存器
- 支持全并行存取
- 锁存使能端为高电平时，Q输出跟随D数据输入；锁存使能端为低电平时，Q输出锁存D输入建立的电平
- 最大电源电压范围为-0.5V~7V
- 输入钳位电流最大值为±20mA
- 输出钳位电流最大值为±20mA
- 连续输出电流最大值为±35mA
- 经过VCC或GND的连续电流最大值为±70mA
- 不同封装的封装热阻抗分别为：DB封装70℃/W、DW封装58℃/W、N封装69℃/W、NS封装60℃/W、PW封装83℃/W
- 存储温度范围为-65℃~150℃
应用领域
- 缓冲寄存器
- I/O端口
- 双向总线驱动器
- 工作寄存器
