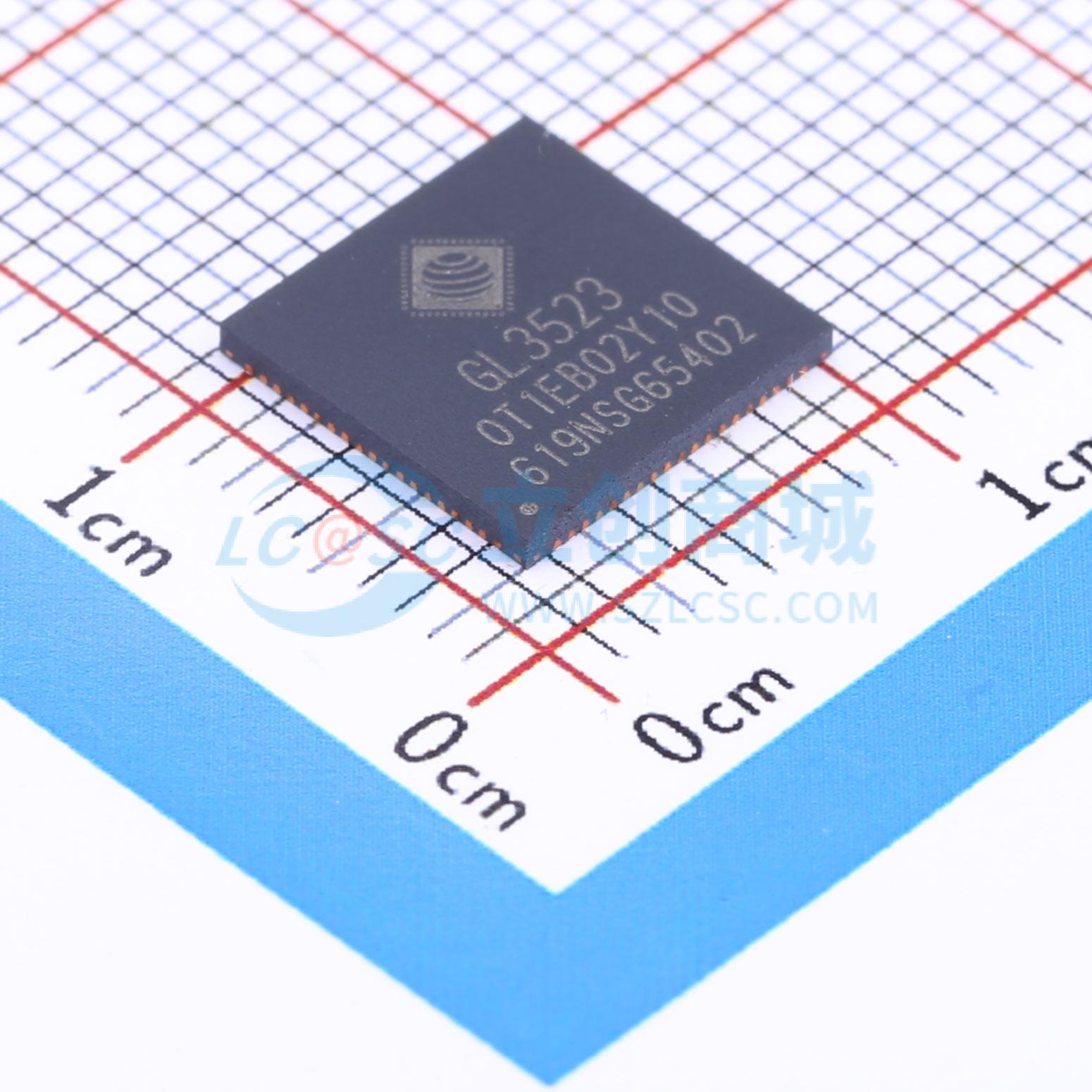

温馨提醒：图片仅供参考，商品以实物为准
GL3523-OTY10
GL3523 USB 3.1 Gen 1 集线器控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4端口、低功耗、可配置的集线器控制器，符合USB 3.1规范，支持SuperSpeed、HighSpeed和FullSpeed USB连接，并完全向后兼容所有USB 2.0和USB 1.1主机。
- 品牌名称
- GENESYS(创惟)
- 商品型号
- GL3523-OTY10
- 商品编号
- C157362
- 商品封装
- QFN-76-EP(9x9)
- 包装方式
- 编带
- 商品毛重
- 0.996克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | - |
| 属性 | 参数值 | |
|---|---|---|
| USB协议版本 | - |
商品概述
Genesys GL3523是一款4端口、低功耗且可配置的集线器控制器。它符合USB 3.1规范。GL3523集成了由Genesys Logic自主研发的USB 3.1 Gen 1超高速收发物理层（PHY）和USB 2.0高速PHY。它支持超高速、高速和全速USB连接，并完全向后兼容所有USB 2.0和USB 1.1主机。GL3523还实现了多事务转换器架构，为每个下游（DS）端口提供专用的事务转换器，这保证了在多个全速设备进行高负载操作时的数据传输带宽。此外，GL3523内置了5V到3.3V和5V到1.2V的稳压器，为客户节省了物料清单成本，并简化了PCB设计。
GL3523具备原生快速充电功能，并符合USB-IF电池充电规范修订版1.2，可以快速为Apple、Samsung Galaxy设备以及任何符合BC1.2/1.1标准的设备充电。它还允许便携式设备从GL3523的充电下行端口（CDP）或专用充电端口（DCP）中抽取高达1.5A的电流。即使在“睡眠”和“关机”模式下，它也能使系统对手持设备进行快速充电。
通过不同的部件编号，GL3523也集成了USB Type-C功能（GL3523-S）。
GL3523的所有可用封装形式如下表所示。
