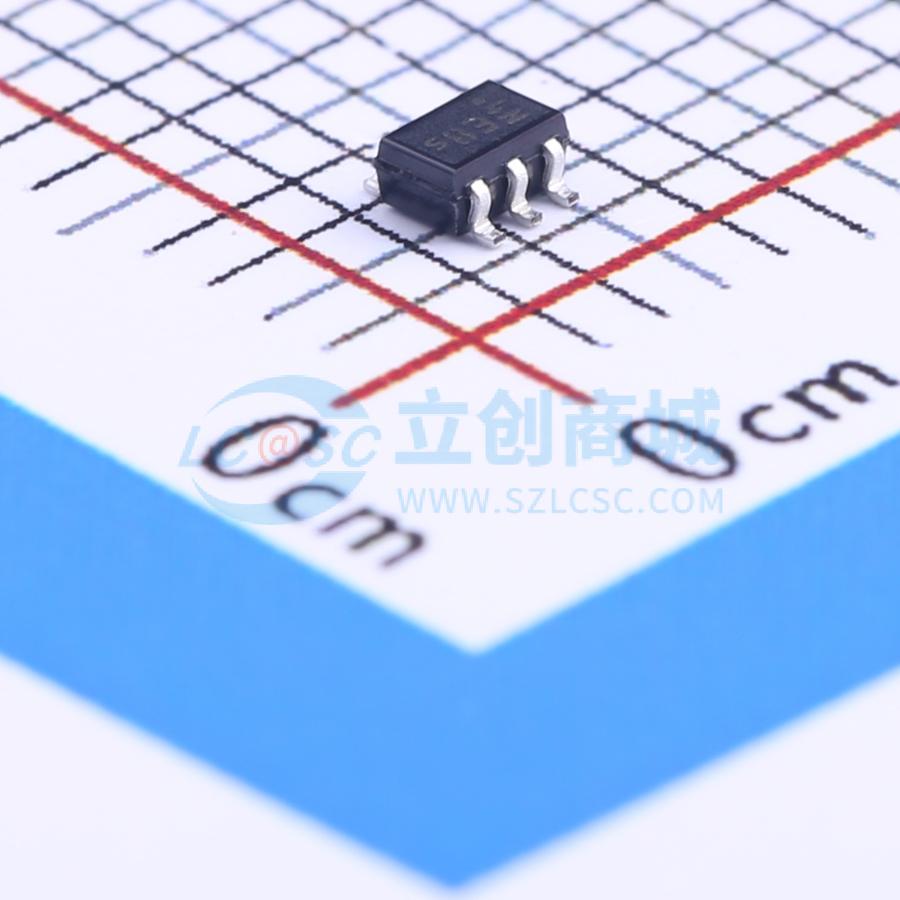

温馨提醒：图片仅供参考，商品以实物为准
ESD5V3U4RRS
单向ESD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD二极管阵列
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD5V3U4RRS
- 商品编号
- C157364
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.3V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.3V | |
| 反向电流(Ir) | 10nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品特性
- 带内置TVS二极管的轨到轨二极管
- 四条I/O线和一条Vcc线的ESD/瞬态保护，防护能力超过：IEC61000 - 4 - 2（ESD）：±15 kV（接触）；IEC61000 - 4 - 4（EFT）：2.5 kV / 50 A（5/50 ns）；IEC61000 - 4 - 5（浪涌）：3 A（8/20 µs）
- 数据线反向工作电压：最大5.3 V
- Vcc反向工作电压：最大6 V
- 极低电容：典型值0.4 pF
- 极低反向电流：典型值<10 nA
- 极低钳位电压：正向瞬态时典型值12 V，负向瞬态时典型值4 V
- 无铅（符合RoHS标准）封装
应用领域
- USB 2.0端口及未来的USB 3.0端口
- 以太网端口：10/100/1000 Mbps
- IEEE 1394火线端口
- 移动通信，如高速SIM卡保护
- 消费类产品（机顶盒、DVD、数码相机、数码摄像机等）
- 笔记本电脑、台式电脑及周边设备
