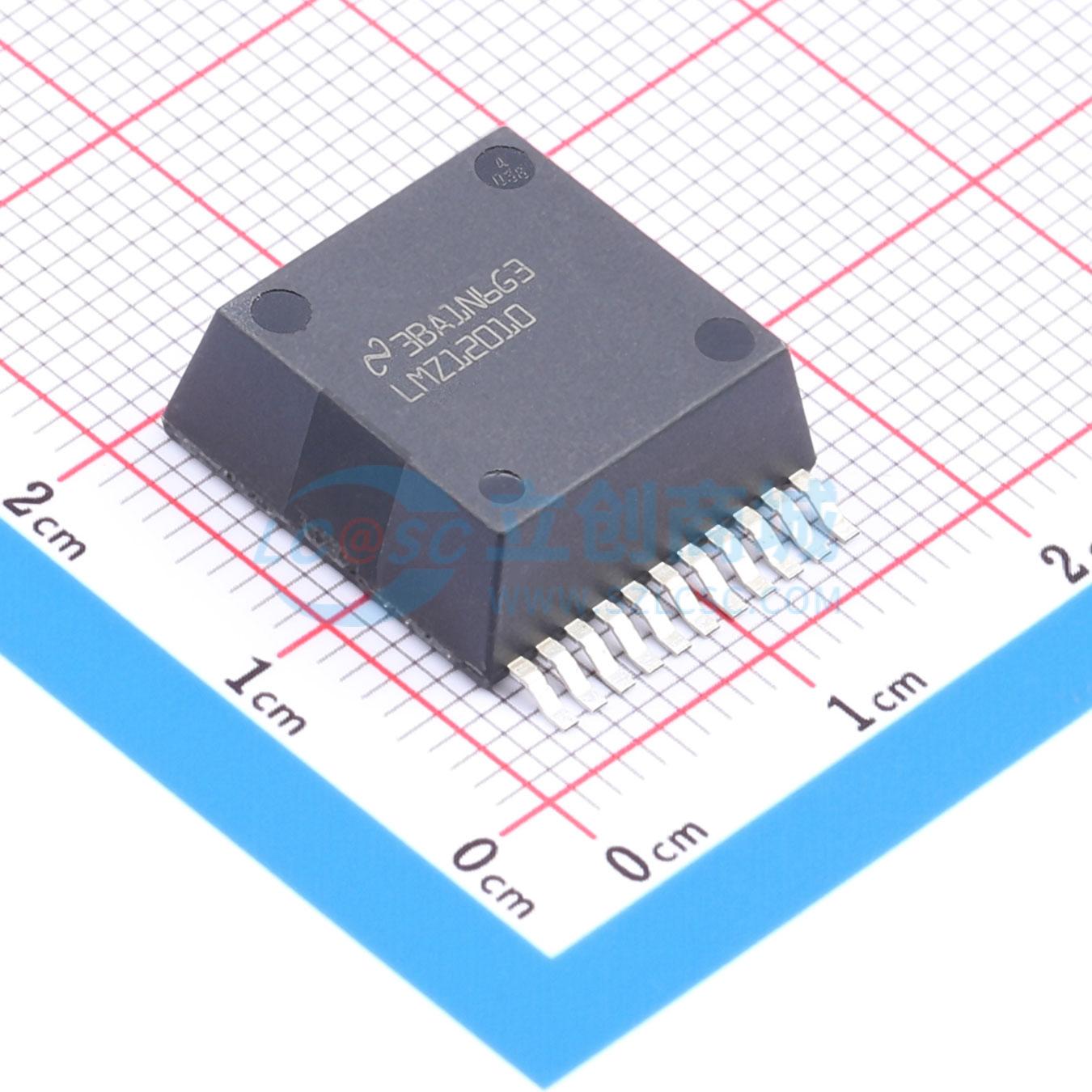

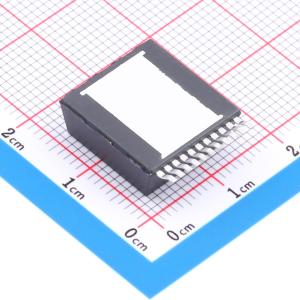

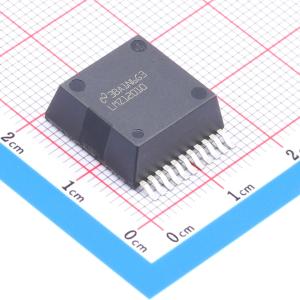

温馨提醒：图片仅供参考，商品以实物为准

LMZ12010TZE/NOPB

集成屏蔽电感的降压式DC-DC电源模块，适用于负载点转换，具备灵活启动排序和多种保护功能

描述: LMZ12010 具有 20V 最大输入电压的 10A SIMPLE SWITCHER® 电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ12010TZE/NOPB
商品编号: C156353
商品封装: TO-PMOD-11
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

	属性	参数值
	静态电流	3mA
	纹波噪声	24mVp-p
	开关频率	350kHz
	最大容性负载	-
	工作温度	-40℃~+125℃
	长度	15mm
	宽度	15mm
	高度	-
	功能特性	可编程软启动；上电时序控制；欠压保护；过压保护；短路保护；过流保护；可编程输出电压；过热保护

商品概述

LMZ12010 SIMPLE SWITCHER电源模块是一款易用的降压型DC-DC解决方案，能够驱动高达10A的负载。LMZ12010采用创新封装，可提升热性能，支持手工或机器焊接。 LMZ12010器件可接受6V至20V的输入电压轨，并提供低至0.8V的可调且高精度输出电压。LMZ12010仅需两个外部电阻和外部电容即可完成电源解决方案。LMZ12010是一款可靠且耐用的设计，具备以下保护功能：热关断、可编程输入欠压锁定、输出过压保护、短路保护、输出电流限制，且该器件允许在预偏置输出下启动。

商品特性

集成屏蔽电感
简单的PCB布局
固定开关频率（350kHz）
利用外部软启动、跟踪和精密使能实现灵活的启动顺序
防止浪涌电流和故障，如输入欠压锁定和输出短路
结温范围：-40℃至125℃
单个外露焊盘和标准引脚排列，便于安装和制造
完全支持WEBENCH电源设计器
引脚与LMZ22010/08/06、LMZ12008/06、LMZ23610/08/06和LMZ13610/08/06兼容
最大总输出功率50W，最大输出电流10A
输入电压范围：6V至20V
输出电压范围：0.8V至6V
效率高达92%
高效率可减少系统发热
低辐射发射（EMI），符合EN55022标准
仅需7个外部元件
低输出电压纹波
无需外部散热片

应用领域

12V输入轨的负载点转换
对时间要求严格的项目
空间受限和高热要求的应用
负输出电压应用

	属性	参数值
	商品目录	DC-DC电源模块
	类型	-
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	6V~20V
	转换效率	92%
	输出电压(Vout)	800mV~6V
	输出电压精度	-
	输出电流(最大值)	10A
