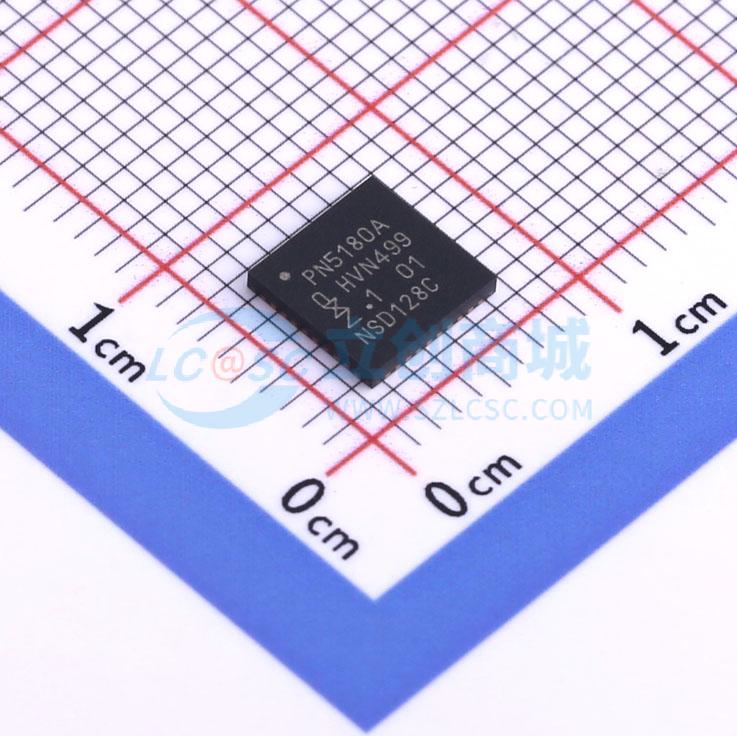

温馨提醒：图片仅供参考，商品以实物为准

PN5180A0HN/C2Y

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PN5180是高度集成的高性能全NFC Forum兼容前端IC，用于13.56 MHz的非接触式通信，该前端IC采用了出色的调制和解调概念，完全集成了不同类型的非接触式通信方法和协议。PN5180确保下一代支持NFC的手机实现最大互操作性。PN5180针对销售点终端应用进行了优化，并实现了高功率NFC前端功能，允许在RF级别实现EMV合规性，而无需额外的外部有源组件。
品牌名称: NXP(恩智浦)
商品型号: PN5180A0HN/C2Y
商品编号: C156365
商品封装: WQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.475克(g)

商品参数

	属性	参数值
	商品目录	射频卡芯片
	协议	ISO 14443A,ISO 14443B,ISO 15693,ISO 18000-3,ISO 18092,ISO 21481,MIFARE,NFC
	接口类型	SPI

	属性	参数值
	频率	13.56MHz
	工作电压	1.8V~5.5V
	静态电流(Iq)	10uA

商品概述

PN5180是高度集成的高性能全NFC Forum兼容前端IC，用于13.56 MHz的非接触式通信，该前端IC采用了出色的调制和解调概念，完全集成了不同类型的非接触式通信方法和协议。 PN5180确保下一代支持NFC的手机实现最大互操作性。PN5180针对销售点终端应用进行了优化，并实现了高功率NFC前端功能，允许在RF级别实现EMV合规性，而无需额外的外部有源组件。 PN5180前端IC支持以下RF操作模式：

读写器模式，支持ISO/IEC 14443 A型，速率高达848 kBit/s
MIFARE Classic非接触式IC的读写器通信模式
读写器模式，支持ISO/IEC 14443 B型，速率高达848 kBit/s
读写器模式，支持JIS X 6319 - 4（与FeliCa方案相当）
支持读取所有NFC标签类型（类型1、类型2、类型3、类型4A和类型4B）
读写器模式，支持ISO/IEC 15693
读写器模式，支持ISO/IEC 18000 - 3模式3
ISO/IEC 18092（NFC - IP1）
ISO/IEC 21481（NFC - IP - 2）
ISO/IEC 14443 A型卡仿真，速率高达848 kBit/s

实现了一个基于SPI的主机接口：

SPI接口，数据速率高达7 Mbit/s，带有MOSI、MISO、NSS和SCK信号
中断请求线，用于在事件发生时通知主机控制器
SPI MISO线上的EEPROM可配置上拉电阻
忙线，用于向主机指示数据读取的可用性

PN5180支持高度创新和独特的功能，无需任何主机控制器交互。这些独特功能包括动态功率控制（DPC）、自适应波形控制（AWC）、自适应接收器控制（ARC）和全自动EMD错误处理。实时主机控制器交互的独立性使该产品成为运行像Linux或Android这样的抢占式多任务操作系统的系统的最佳选择。作为新的节能功能，PN5180允许在低功耗卡检测期间使用通用输出控制外部LDO或DC/DC。一个通用输出用于在LPCD轮询周期的RF场开启之前，将LDO或DC/DC从节能模式唤醒。 PN5180支持使用NFC手机产生的RF场能量来开启系统的外部硅系统电源开关，就像在NFC轮询循环期间产生的那样。这种独特的新零功率唤醒功能允许设计在待机期间功耗接近零的系统。

商品特性

传输电流高达250 mA
动态功率控制（DPC），即使在天线失谐条件下也能优化RF性能
自适应波形控制（AWC）自动调整发射机调制以符合RF标准
自适应接收器控制（ARC）自动调整接收器参数以实现可靠通信
包含NXP ISO/IEC14443 A型和Innovatron ISO/IEC14443 B型知识产权许可权
完全符合所有与NFC、非接触式操作和EMVCo相关的标准
有源负载调制支持卡仿真模式下使用更小的天线
无需主机交互即可自动处理EMD，放宽了主机控制器的时序要求
低功耗卡检测（LPCD）可在轮询期间最小化电流消耗
LPCD期间自动支持系统LDO或系统DC/DC掉电模式
零功率唤醒
小型工业标准封装
NFC Cockpit：基于PC的支持工具，用于快速配置寄存器设置
开发套件，配备32位NXP LPC1769 MCU和天线
带有源代码的NFC读写器库，可实现EMVCo L1和NFC Forum合规性

应用领域

支付
物理访问
电子政务
工业
