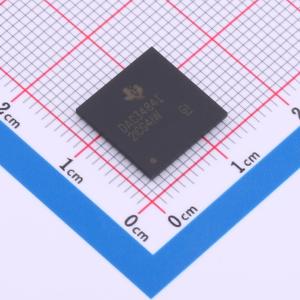

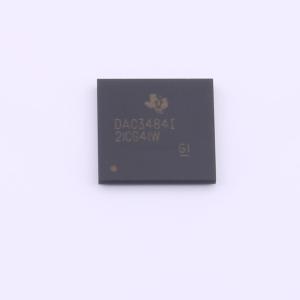

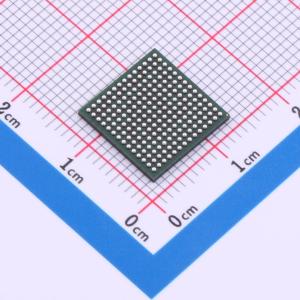

DAC3484IZAYR

四通道、16位、GSPS数模转换器（DAC）

描述: DAC3484 四通道 16 位 1.25GSPS 1x-16x 内插数模转换器 (DAC)
品牌名称: TI(德州仪器)
商品型号: DAC3484IZAYR
商品编号: C156357
商品封装: NFBGA-196
包装方式: 编带
商品毛重: 0.72克(g)

商品参数

商品概述

DAC3484是一款超低功耗、高动态范围、四通道、16位的数模转换器（DAC），采样率高达1.25 GSPS。该器件具备简化复杂发射架构设计的特性：具有超过90dB阻带衰减的2倍至16倍数字内插滤波器，简化了数据接口和重建滤波器。独立的复数混频器允许灵活放置载波。高性能、低抖动的时钟倍频器简化了器件的时钟设计，且对动态范围无显著影响。数字正交调制校正（QMC）功能可在直接上变频应用中对通道间的增益、失调、相位和群延迟进行全面的IQ补偿。数字数据通过带有片上终端的16位LVDS数据总线输入到器件中。该器件包含一个FIFO、数据模式检查器和奇偶校验，以简化输入接口。该接口还支持多个器件的完全同步。该器件可在-40℃至85℃的整个工业温度范围内工作，提供极小尺寸的88引脚9x9mm WQFN封装或196球12x12mm NFBGA封装。 DAC3484的超低功耗、小尺寸、出色的串扰性能、高动态范围及其特性使其非常适合多发射通道系统。

商品特性

超低功耗：在1.25 GSPS、全工作条件下功耗为1.27 W
多DAC同步
可选2倍、4倍、8倍、16倍内插滤波器
阻带衰减 >90 dBc
灵活的片上复数混频：两个独立的精细混频器，带有32位NCO
节能型粗混频器：± n×Fs/8
高性能、低抖动时钟倍频PLL
数字I和Q校正：增益、相位、失调和群延迟校正
数字反sinc滤波器
灵活的16位LVDS输入数据总线
8采样输入FIFO
数据模式检查器和奇偶校验
与GC5330兼容
温度传感器
差分可缩放输出：10 mA至30 mA
多种封装选项：88引脚9x9mm WQFN和196球12x12mm NFBGA（环保/无铅）

应用领域

蜂窝基站
分集发射
宽带通信

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 5 个)

个

起订量：5 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	4
	接口类型	LVDS
	工作电压	1.14V~1.32V
	稳定时间	10ns
	输出类型	-

	属性	参数值
	积分非线性	4LSB
	工作温度	-40℃~+85℃
	基准电压源	内置；外置
	基准电压源温漂	8ppm/℃
	数据速率	312.5MHz
	静态电流	10mA
