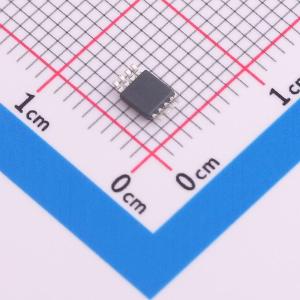

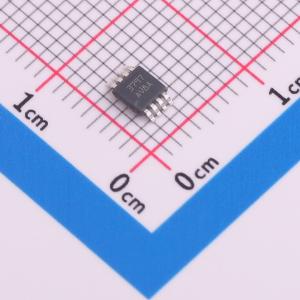

温馨提醒：图片仅供参考，商品以实物为准
LMP8480MM-T/NOPB
高精度76V高压侧电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMP8480 4V 至 76V 电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMP8480MM-T/NOPB
- 商品编号
- C156361
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | 4V~76V | |
| 增益 | 20V/V | |
| 带宽(-3db) | 270kHz | |
| 输入偏置电流(Ib) | 7uA | |
| 输入失调电压(Vos) | 80uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±85V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 4.5V~76V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 88uA | |
| 输出电流 | 5mA | |
| 输入失调电压温漂(Vos TC) | 6uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 共模抑制比(CMRR) | 124dB | |
| 输入电压噪声密度(eN) | - | |
| 功能特性 | 高边检测 |
商品概述
LMP8480 和 LMP8481 是精密的高侧电流检测放大器，可将作用于电流检测电阻两端较小的差分电压放大为高输入共模电压。这些放大器专为双向 (LMP8481)或单向 (LMP8480) 电流应用而设计，可接受 4V 至 76V 共模电压范围、带宽为 270kHz 的输入信号。由于工作电源电压范围与输入共模电压范围重叠，因此LMP848x 可以由被监测的同一电压供电。这一优势无需将中间电源电压布线至所监测电流的负载点，从而减少了元件数量并节省了布板空间。LMP848x 系列包括 20、60 和 100 倍的固定增益，适用于需要在温度范围内保持高精度的应用。低输入失调电压允许使用较小的检测电阻，而不会影响系统误差。LMP848x 具有 –40℃ 至 125℃ 的宽工作温度范围，使其成为汽车、电信、工业和消费类应用的理想选择。LMP8480 和 LMP8481 采用 8 引脚 VSSOP 封装。
商品特性
- 双向或单向检测
- 共模电压范围 4.0V 至 76V
- 电源电压范围 4.5V 至 76V
- 提供20、60 和 100V/V 固定增益
- 增益精度 ±0.1%
- 失调电压 ±80µV
- –3dB 带宽为 270kHz
- 静态电流小于 100µA
- 缓冲大电流输出能力大于 5mA
- 输入偏置电流 7µA
- 直流电源抑制比（PSRR）122dB
- 直流共模抑制比（CMRR）124dB
- 工作温度范围 –40℃ 至 125℃
应用领域
- 高侧电流检测
- 汽车电流测量
- 电信
- 电机控制
- 激光或 LED 驱动器
- 能源管理
- 太阳能电池板监测
