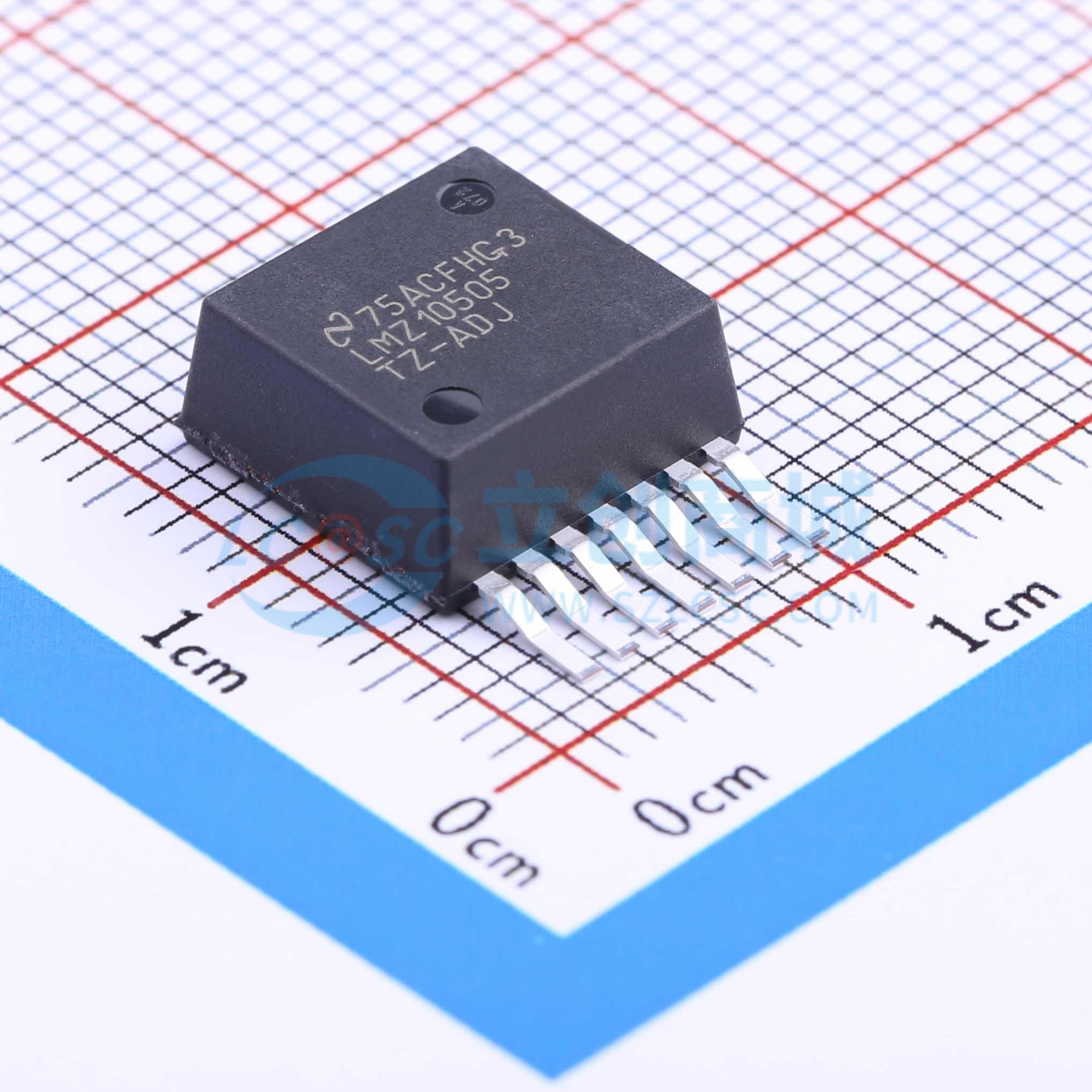

LMZ10505TZ-ADJ/NOPB

SMT扩展库PCB免费打样

描述: LMZ10505 采用引线式表面贴装 TO 封装的 5.5V、5A 电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ10505TZ-ADJ/NOPB
商品编号: C156354
商品封装: TO-PMOD-7
包装方式: 编带
商品毛重: 1.872克(g)

商品参数

商品概述

LMZ10505 SIMPLE SWITCHER电源模块是一款完整、易用的DC-DC解决方案，能够驱动高达5A的负载，具备出色的功率转换效率、输出电压精度、线性和负载调节能力。LMZ10505采用创新封装，可提升热性能，支持手工或机器焊接。 LMZ10505可接受2.95V至5.5V的输入电压轨，并能提供低至0.8V的可调且高精度输出电压。1MHz固定频率PWM开关提供可预测的EMI特性。可调节两个外部补偿元件以设置最快响应时间，同时可选择使用陶瓷或电解输出电容。外部可编程软启动电容便于实现受控启动。LMZ10505是一款可靠且强大的解决方案，具备以下特性：无损逐周期峰值电流限制，可保护电路免受过流或短路故障影响；热关断；输入欠压锁定；预偏置启动。

商品特性

集成屏蔽电感
利用外部软启动、跟踪和精密使能实现灵活的启动顺序
防止浪涌电流和故障，如输入欠压锁定和输出短路
单裸露焊盘和标准引脚排列，便于安装和制造
与LMZ10503（最大3A/15W）、LMZ10504（最大4A/20W）引脚兼容
完全支持WEBENCH和Power Designer
最大总输出功率25W
最大输出电流5A
输入电压范围2.95V至5.5V
输出电压范围0.8V至5V
全温度范围内反馈电压精度±1.63%
效率高达96%
可在高环境温度下工作
高达96%的高效率可减少系统发热
低辐射发射（EMI），符合EN55022 B类标准（EN 55022:2006, +A1:2007, FCC Part 15 Subpart B: 2007）
通过10V/m辐射抗扰度EMI测试，符合标准EN61000 4-3
为FPGA和ASIC供电时具有快速瞬态响应
使用WEBENCH Power Designer结合LMZ10504进行定制设计

应用领域

3.3V和5V轨的负载点转换
空间受限的应用
对噪声敏感的应用（如收发器、医疗设备）

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	2.95V~5.5V

	属性	参数值
	输出电压(Vout)	800mV~5V
	输出电流(最大值)	5A
	转换效率	96%
