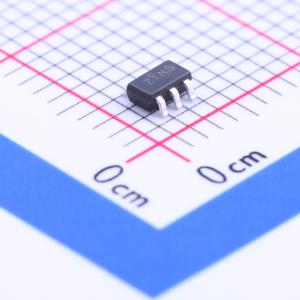

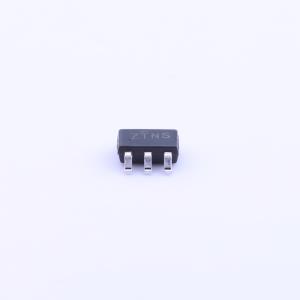

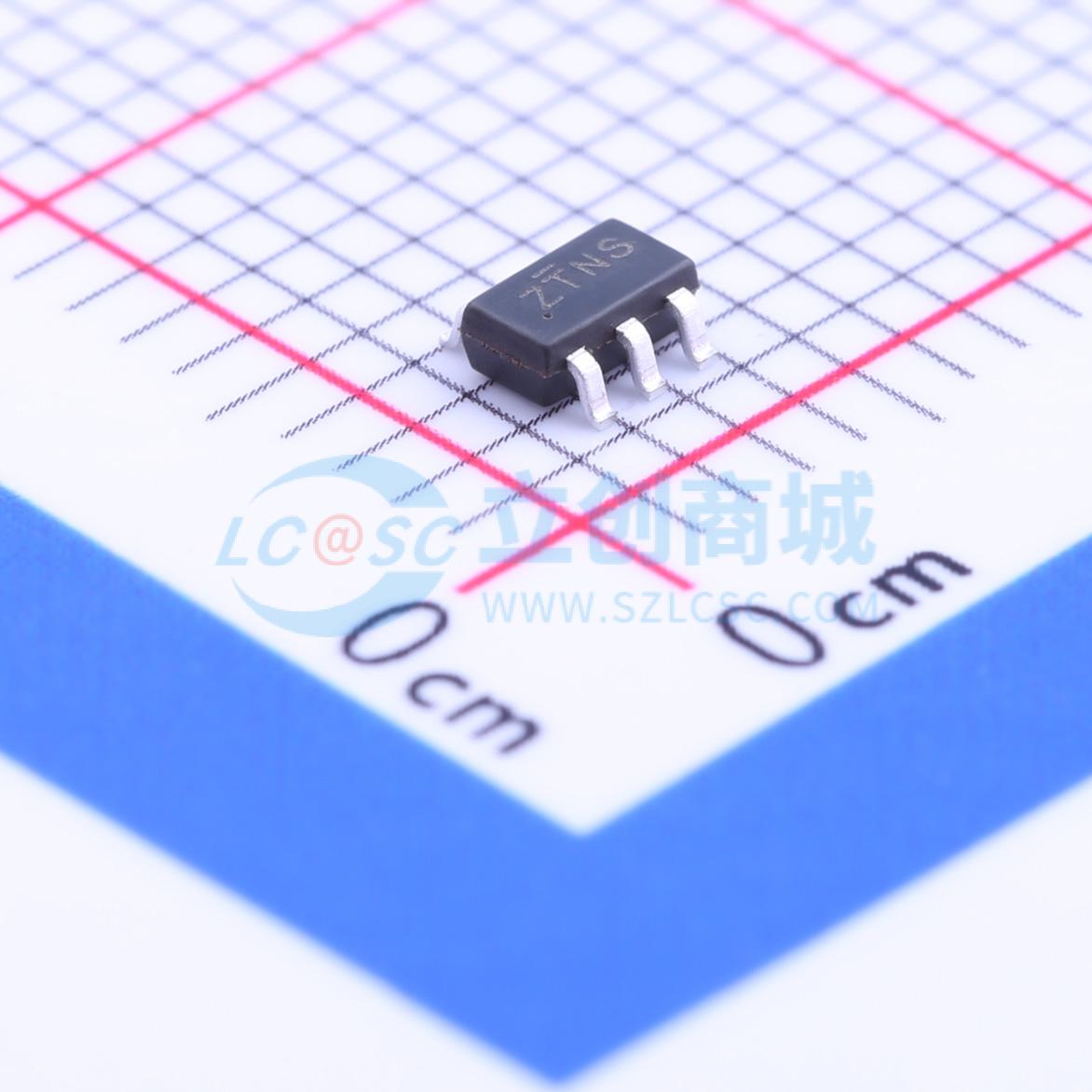

PI5A124TEX

停产 PI5A124TEX

品牌名称: DIODES(美台)
商品型号: PI5A124TEX
商品编号: C155312
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

PI5A124 是专为单电源工作而设计的模拟开关。这些高精度器件非常适合低失真音频、视频、信号切换和路由。这些开关在 +5V 和 +3.3V 电源下有完整的规格。在 +5V 电源下，它们保证导通电阻小于 10Ω。通道间的导通电阻匹配在 2Ω 以内。在指定范围内，导通电阻平坦度小于 55Ω。这些开关还保证了快速的切换速度（导通时间小于 20ns）。这些产品采用 6 引脚 SOT23 塑料封装，可在工业温度范围（-40℃ 至 +85℃）内工作。

商品特性

单电源工作（+2V 至 +6V）
轨到轨模拟信号动态范围
低导通电阻（5V 电源时典型值为 6Ω），可将失真和误差电压降至最低
导通电阻平坦度，典型值为 3Ω
低电荷注入，减少毛刺误差，典型电荷注入量 Q = 4pC
高速，导通时间典型值为 10ns
宽 -3dB 带宽：典型值为 326MHz
高电流通道能力：大于 100mA
与 TTL/CMOS 逻辑兼容
低功耗 [典型值为 0.5μW]
小外形晶体管封装，可最小化电路板面积
封装（提供无铅和环保型）：PI5A124 采用 6 引脚、65 密耳宽的 SOT23 (T) 封装

应用领域

音频、视频切换和路由
电池供电的通信系统
计算机外设
电信
便携式仪器
机械继电器替代
手机
个人数字助理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	2V~6V
	导通时间(ton)	20ns

	属性	参数值
	导通电阻(Ron)	10Ω
	关闭时间(toff)	10ns
	工作温度	-40℃~+85℃
	带宽	326MHz
