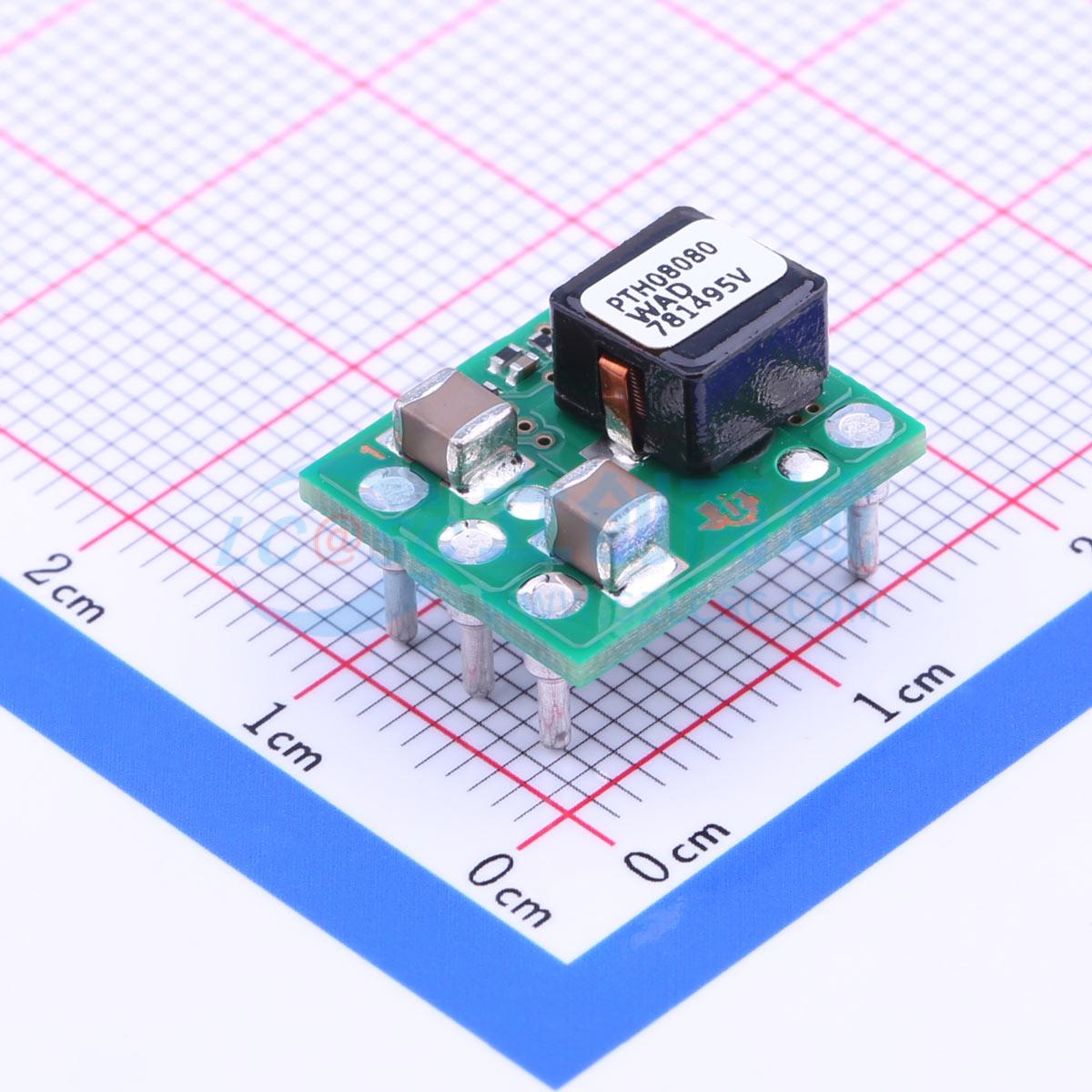

PTH08080WAD
宽输入可调开关稳压器模块，集成度高、成本低，无需散热片，适用于多种应用
- 描述
- PTH08080W 2.25A 4.5V 至 18V 输入宽调节微型电源模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- PTH08080WAD
- 商品编号
- C154927
- 商品封装
- DIP-5
- 包装方式
- 托盘
- 商品毛重
- 3.452克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~18V | |
| 转换效率 | 93.5% | |
| 输出电压(Vout) | 900mV~5.5V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 2.25A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 纹波噪声 | 30mVp-p | |
| 开关频率 | 300kHz | |
| 最大容性负载 | 330uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - | |
| 功能特性 | 欠压保护；过流保护；可编程输出电压；自动故障恢复；过热保护 |
商品概述
85℃ 时输出电流高达 2.25 A 输入电压范围：4.5 V 至 18 V 宽输出电压调节范围（0.9 V 至 5.5 V） 效率高达 93% 开/关禁止功能 欠压锁定 (UVLO) 输出过流保护（非锁存、自动复位） 过温保护 环境温度范围：-40℃ 至 85℃ 表面贴装封装 安全机构认证：UL/CUL 60950、EN60950
商品特性
- 85℃ 时输出电流高达 2.25 A
- 输入电压范围：4.5 V 至 18 V
- 宽输出电压调节范围（0.9 V 至 5.5 V）
- 效率高达 93%
- 开/关禁止功能
- 欠压锁定 (UVLO)
- 输出过流保护（非锁存、自动复位）
- 过温保护
- 环境温度范围：-40℃ 至 85℃
- 表面贴装封装
- 安全机构认证：UL/CUL 60950、EN60950
应用领域
- 电信
- 仪器仪表
- 通用电路
- 测试与测量应用
- 高端消费产品
