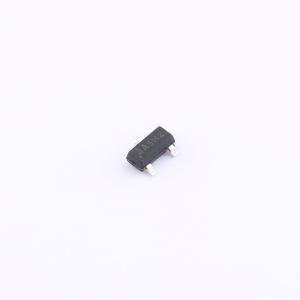

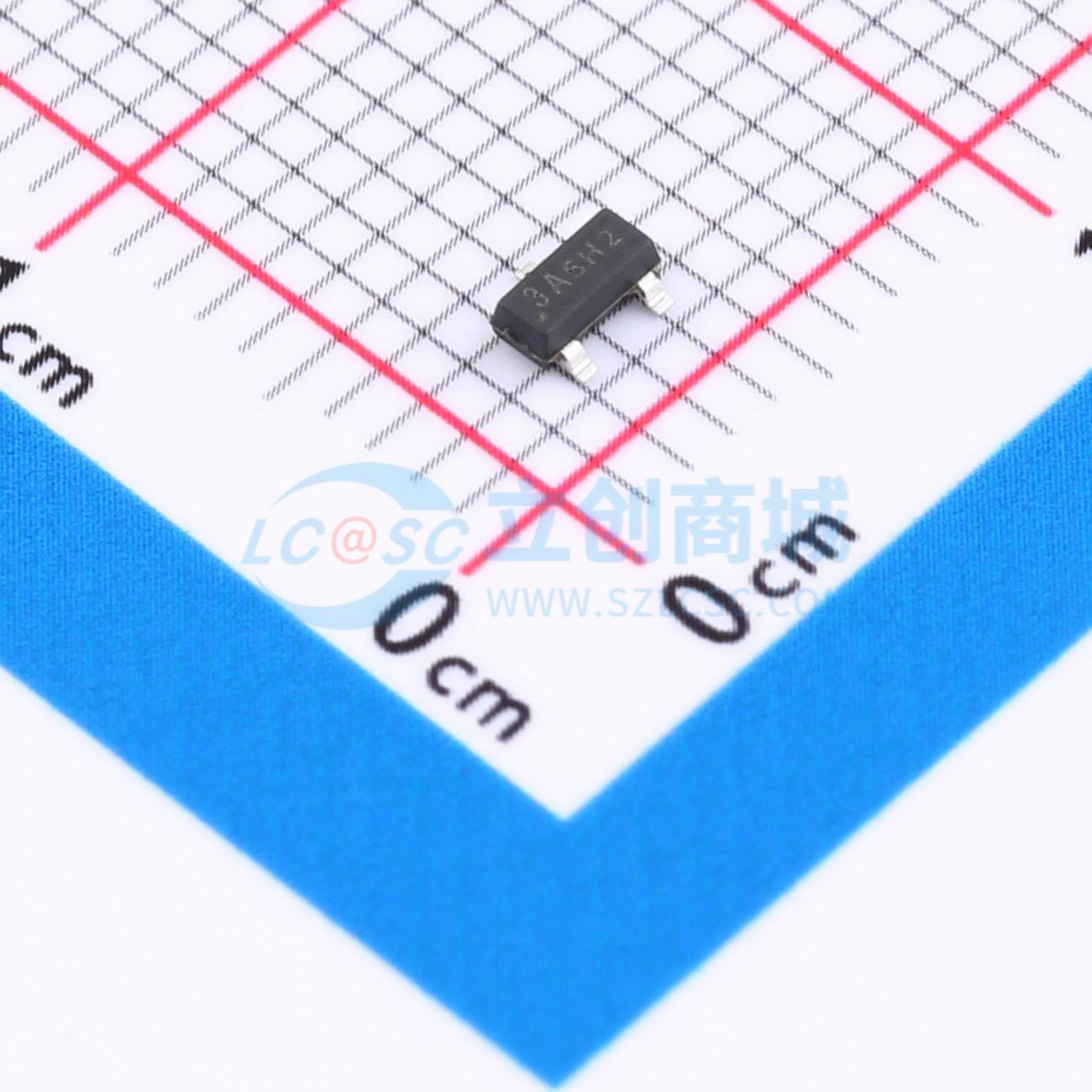

XB3303A

单节锂离子/锂聚合物可充电电池组保护芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 锂电池保护 XB3303A产品是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。XB3303A包括了先进的功率MOSFET，高精度的电压检测电路和延时电路。 XB3303A使用一个超薄SOT23-3封装和只有一个外部器件，使电池的保护电路空间最小化。
品牌名称: xysemi(赛芯微)
商品型号: XB3303A
商品编号: C154937
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

XB3303A产品是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。XB3303A包括了先进的功率MOSFET，高精度的电压检测电路和延时电路。 XB3303A使用一个超薄SOT23 - 3封装和只有一个外部器件，使电池的保护电路空间最小化。这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。 XB3303A具有过充，过放，过流，过温及短路等所有的电池所需保护功能，并且工作时功耗非常低。该芯片不仅仅是为手机而设计，也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合，如智能手环、手表、蓝牙耳机等产品。 The XB3303A monitors the voltage and current of a battery and protects it from being damaged due to overcharge voltage, overdischarge voltage, overdischarge current, and short circuit conditions by disconnecting the battery from the load or charger. These functions are required in order to operate the battery cell within specified limits. The device requires only one external capacitor. The MOSFET is integrated and its RSS(ON) is as low as 56mΩ typical.

商品特性

充电器反向连接保护
电池反向连接保护
集成等效56mΩ的先进的功率MOSFET
超薄封装：SOT23 - 3
只有一个外部电容器
过温保护
过充电流保护
2段过流保护
- 过放电流1
- 负载短路电流
充电器检测功能
0V电池充电功能
延时时间内部设定
高精度电压检测
低静态耗电流
- 工作状态：2.8 μA典型值
- 过放模式下：1.5 μA典型值
兼容RoHS和无铅标准

应用领域

单节锂离子电池聚合物锂电池

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交68单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	2.8V~6V
	充电饱和电压	4.3V
	放电截止电压	2.4V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	0V电池充电	支持
	静态电流(Iq)	1.5uA
