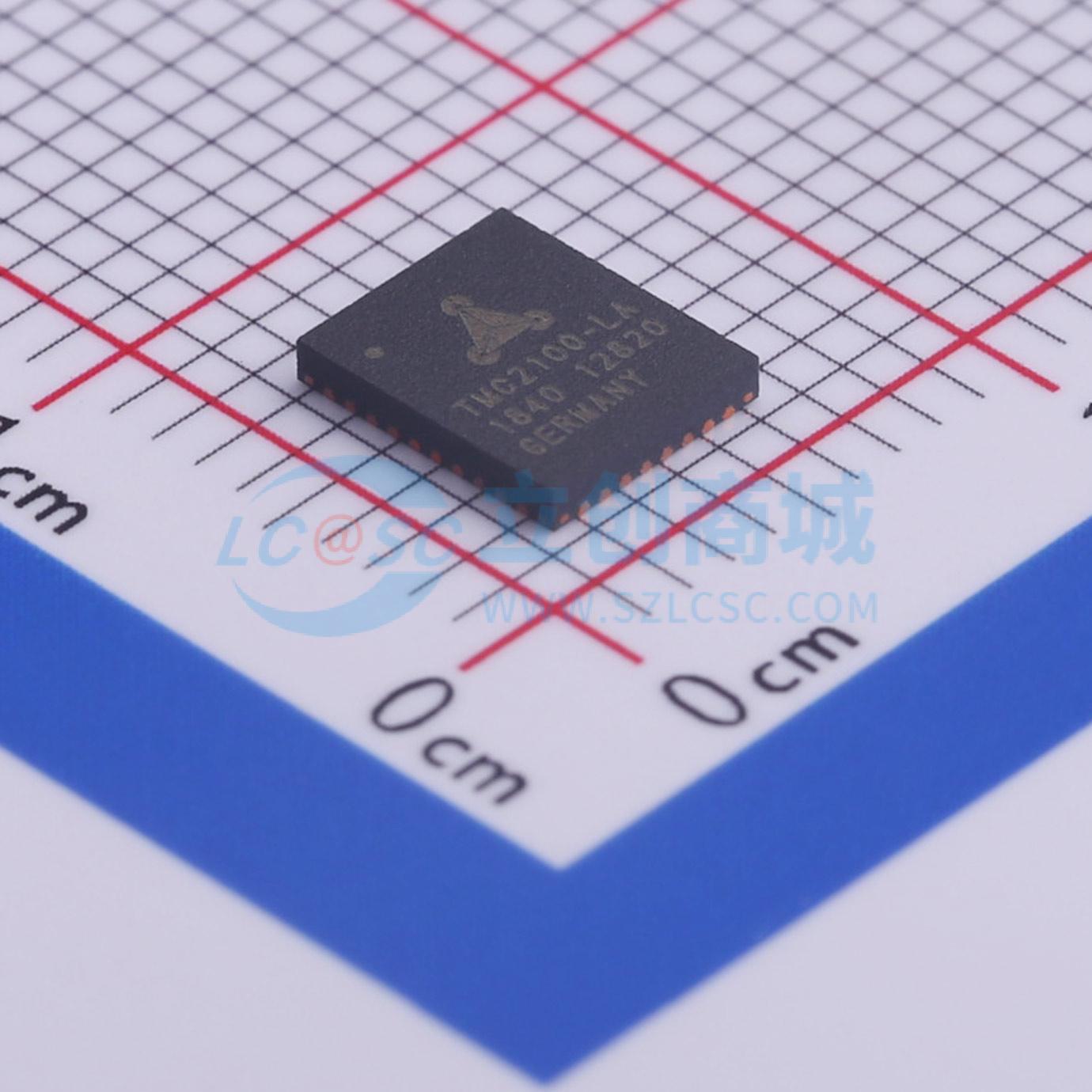

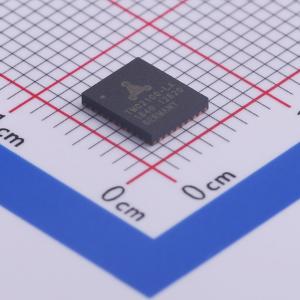

TMC2100-LA

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: TRINAMIC
商品型号: TMC2100-LA
商品编号: C154954
商品封装: QFN-36-EP(5x6)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

TMC2100在功率密度、集成功率MOSFET、平稳安静运行以及易于使用方面表现出色。TMC2100适用于广泛的应用场景，从电池系统到每相线圈电机电流高达2.0A的嵌入式应用。TRINAMIC独特的斩波模式spreadCycle和stealthChop可优化驱动性能。stealthChop可在低速时将电机噪音降至极低水平。待机电流降低功能可降低功耗和散热成本。广泛的支持可实现快速的设计周期，并使具有竞争力的产品快速上市。

商品特性

支持每相线圈电流高达2.0A（峰值2.5A）的两相步进电机
独立驱动器
带微步插补的步进/方向接口
microPlyer™
电压范围4.75…46 V DC
每整步最高分辨率达256微步
stealthChop™，实现极其安静的运行和平稳的运动
spreadCycle™高度动态的电机控制斩波器
集成电流检测选项
静止电流降低功能
全面保护与诊断（两个输出）
小尺寸5×6 mm² QFN36封装或TQFP48封装

应用领域

纺织、缝纫机
办公自动化
消费、家居
闭路电视、安防
自动取款机、现金循环机
销售点系统
打印机和扫描仪

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/圆盘，最小起订量 1 个)

个

起订量：1 个100个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	4.75V~46V
	输出电流	2A
	步长细分	256

	属性	参数值
	接口类型	-
	集成开关	是
	导通电阻	400mΩ
	工作温度	-40℃~+125℃
