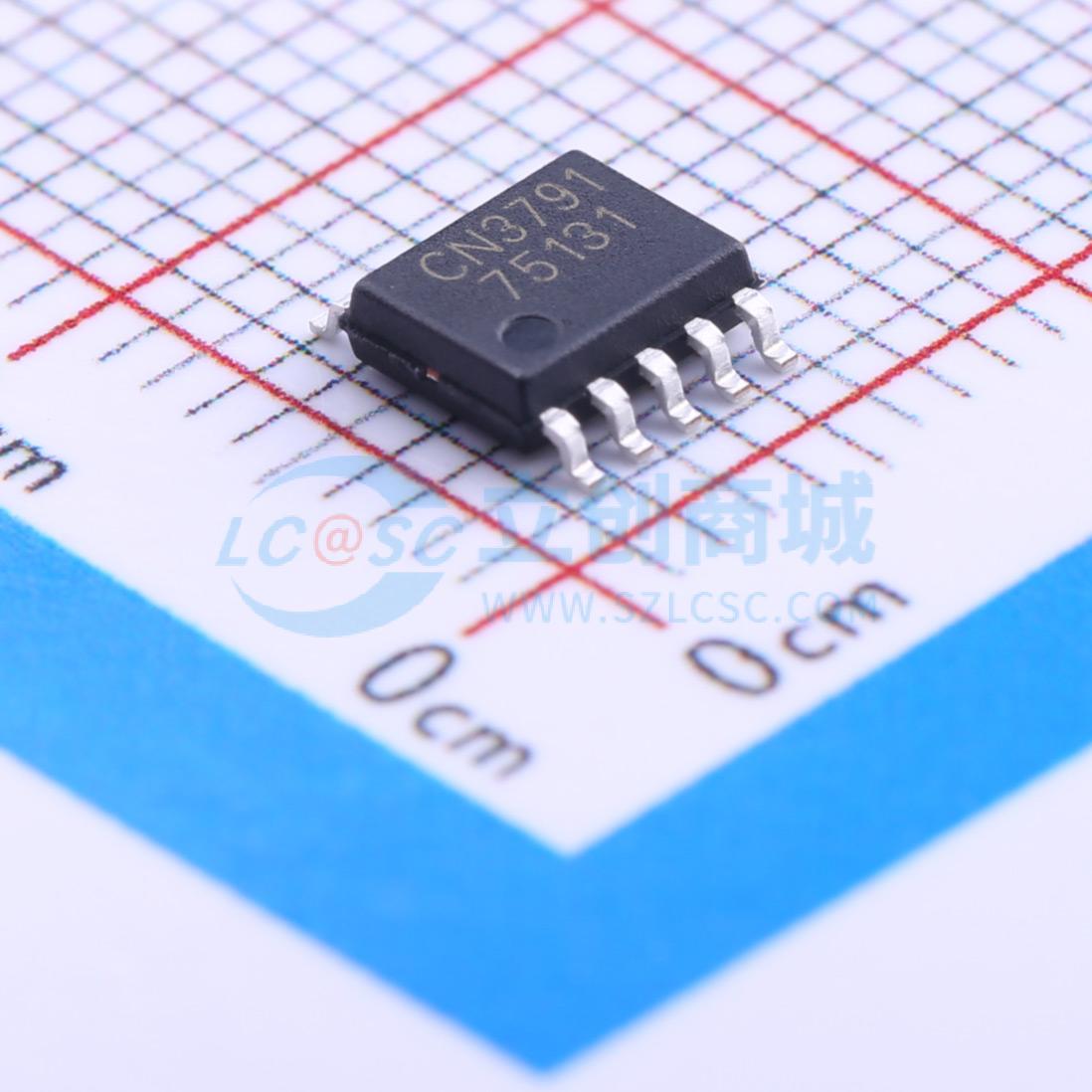

CN3791

CN3791 是一款可使用太阳能板供电的PWM 降压模式单节锂电池充电管理集成电路，独立对单节锂电池充电进行管理，具有封装外形小，外围元器件少和使用简单等优点。 CN3791 具有涓流，恒流和恒压充电模式，非常适合锂电池充电管理。在恒压充电模式，CN3791将电池电压调制在4.2V；在恒流充电模式，充电电流通过一个外部电阻设置。当输入电源的电流输出能力降低时，内部电路能够自动跟踪太阳能板的最大功率点，用户不需要考虑最坏情况，可最大限度地利用太阳能板的输出功率，非常适合利用太阳能板供电的应用。 对于深度放电的锂电池，当电池电压低于恒压充电电压的 66.5% (典型值)时，CN3791用所设置的恒流充电电流的 17.5% 对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低到恒流充电电流的 16% 时，充电结束。在充电结束状态，如果电池电压下降到恒压充电电压的 95.5% ，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3791自动进入睡眠模式。 其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等。 CN3791 采用10 管脚SSOP 封装。

• 太阳能板最大功率点跟踪功能
• 宽输入电压范围：4.5V 到28V
• 对单节锂电池完整的充电管理
• 充电电流可达4A
• PWM 开关频率： 300KHz
• 恒压充电电压： 4.2V±1%
• 恒流充电电流由外部电阻设置
• 对深度放电的电池进行涓流充电
• 自动再充电功能
• 充电状态和充电结束状态指示
• 软启动功能
• 电池端过压保护
• 工作环境温度： -40°C 到 +85°C
• 采用10 管脚SSOP 封装
• 产品无铅，满足Rohs，不含卤素

• 移动电源
• 手持设备
• 备用电池应用
• 便携式工业和医疗仪器
• 电动工具
• 独立电池充电器
