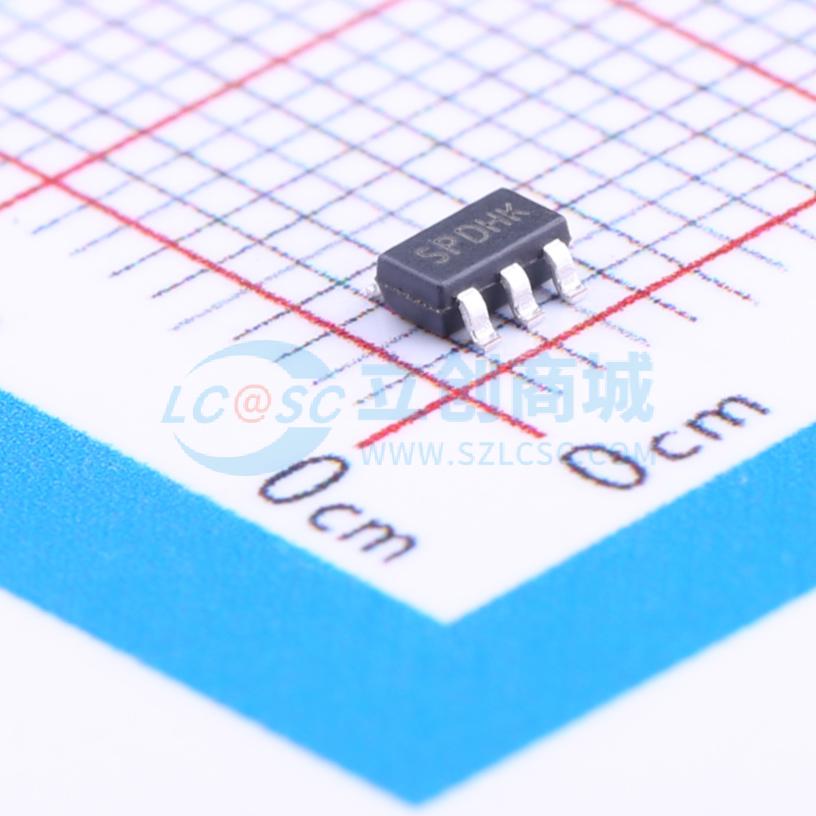

温馨提醒：图片仅供参考，商品以实物为准
SGM2036-2.8YN5G/TR
输入5.5V 输出2.8V 250mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗，射频线性稳压器
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM2036-2.8YN5G/TR
- 商品编号
- C154990
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 2.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) | |
| 压差 | 215mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 20uA | |
| 噪声 | 100uVrms | |
| 特性 | 短路保护；过热保护；带使能 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SGM2036系列低功耗、低压差CMOS线性稳压器的输入电压范围为1.6V至5.5V，输出电流最高可达300mA。它们是低电压、低功耗应用的理想选择。低接地电流使该器件适用于电池供电的电源系统。SGM2036系列还具有低压差电压，可延长便携式电子产品的电池使用寿命。需要安静电压源的系统（如射频应用）将受益于SGM2036系列的低输出噪声和高电源抑制比（PSRR）。 其他特性包括10nA逻辑控制关断模式、短路电流限制和热关断保护。 SGM2036具有自动放电功能，可在禁用状态下快速对VOUT放电。 SGM2036提供绿色UTDFN-1×1-4L和SOT-23-5封装。其工作环境温度范围为-40°C至+85°C。
商品特性
- 低压差电压
- 热过载保护
- 内置折返保护电路
- 20μA低接地电流
- 10nA逻辑控制关断
- 1.6V至5.5V输入电压范围
- 固定输出电压：0.8V、0.9V、1.0V、1.05V、1.1V、1.2V、1.3V、1.35V、1.5V、1.8V、1.85V、2.1V、2.2V、2.3V、2.5V、2.6V、2.7V、2.8V、2.85V、2.9V、3.0V、3.1V、3.3V、3.6V、4.2V、4.4V和5.0V
- 可调输出电压范围：0.8V至5.0V
- 快速自动放电功能
- 300mA输出电流
- 高输出电压精度
- 快速启动时间
- -40°C至±85°C工作温度范围
- 提供绿色UTDFN-1×1-4L和SOT-23-5封装
应用领域
- 蜂窝电话
- 无绳电话
- PCMCIA卡
- 调制解调器
- MP3播放器
- 手持仪器
- 掌上电脑
- 电子记事本
- 便携式/电池供电设备
