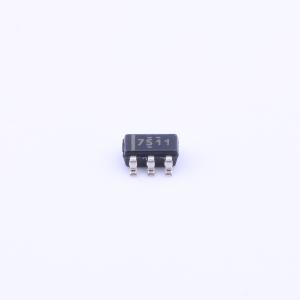

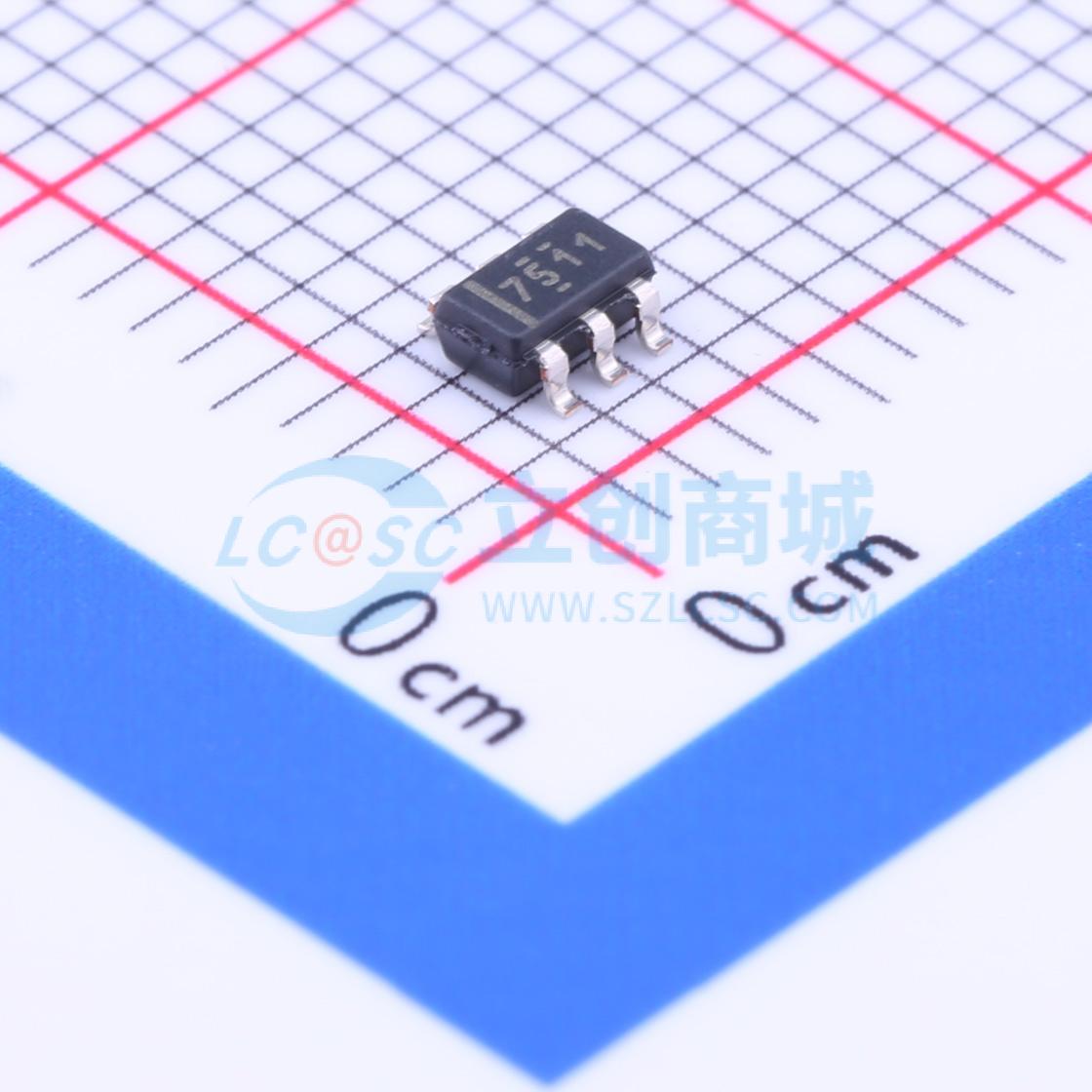

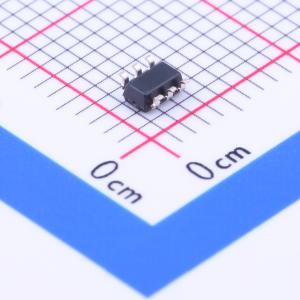

UCC27511DBVT

UCC27511和UCC27512单通道、高速、低端栅极驱动器器件可有效驱动MOSFET和IGBT功率开关。UCC27511和UCC27512采用从本质上可将直通电流降至最低的设计，能够为容性负载提供和吸收高峰值电流脉冲，具备轨到轨驱动能力，且传播延迟极小，典型值为13 ns。 UCC27511采用双输入设计，同一器件即可灵活实现反相（IN–引脚）和同相（IN+引脚）配置。IN+或IN–引脚均可用于控制驱动器输出状态。未使用的输入引脚可用于使能和禁用功能。出于安全考虑，输入引脚上的内部上拉和下拉电阻可确保输入引脚处于浮空状态时输出保持低电平。因此，未使用的输入引脚不能浮空，必须进行适当偏置，以确保驱动器输出处于使能状态，实现正常工作。 UCC27511器件的输入引脚阈值基于与TTL和CMOS兼容的低压逻辑，该阈值固定且与VDD电源电压无关。高、低阈值之间的宽滞后特性提供了出色的抗噪能力。 UCC27511和UCC27512提供4 A源电流、8 A灌电流（非对称驱动）的峰值驱动电流能力。非对称驱动中的强灌电流能力增强了对寄生米勒导通效应的抗干扰能力。UCC27511器件还具有独特的分离输出配置，栅极驱动电流通过OUTH引脚提供，通过OUTL引脚吸收。这种独特的引脚排列允许用户分别在OUTH和OUTL引脚上应用独立的导通和关断电阻，轻松控制开关转换速率。 UCC27511和UCC27512设计用于在4.5至18 V的宽VDD范围和-40℃至140℃的宽温度范围内工作。

• 低成本栅极驱动器器件，可出色替代NPN和PNP分立解决方案
• 4 A峰值源电流和8 A峰值灌电流
• 非对称驱动
• 强灌电流增强了对米勒导通的抗干扰能力
• UCC27511的分离输出配置（允许轻松且独立地调节导通和关断速度）节省1个二极管
• 快速传播延迟（典型值13 ns）
• 快速上升和下降时间（典型值分别为9 ns和7 ns）
• 4.5 V至18 V单电源范围
• VDD欠压锁定期间输出保持低电平（确保上电和断电时无毛刺运行）
• 与TTL和CMOS兼容的输入逻辑阈值（与电源电压无关）
• 滞回逻辑阈值，具备高抗噪能力
• 双输入设计（可选择反相（IN–引脚）或同相（IN+引脚）驱动器配置）
• 未使用的输入引脚可用于使能或禁用功能
• 输入引脚浮空时输出保持低电平
• 输入引脚的绝对最大电压电平不受VDD引脚偏置电源电压限制
• 工作温度范围为-40℃至140℃
• 提供6引脚DBV（SOT - 23）和6引脚DRS（3 mm×3 mm带散热焊盘的WSON）封装选项

• 开关模式电源
• DC - DC转换器
• 数字电源控制器的配套栅极驱动器器件
• 太阳能电源
• 电机控制
• 不间断电源（UPS）
• 新兴宽带隙功率器件（如GaN）的栅极驱动器
