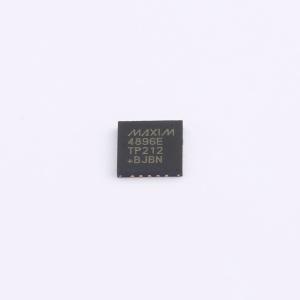

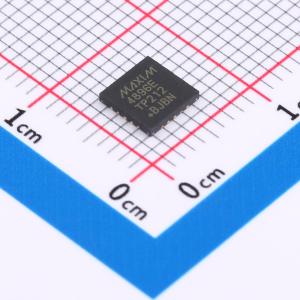

温馨提醒：图片仅供参考，商品以实物为准
MAX4896ETP+
小尺寸8通道继电器/负载驱动器
- 描述
- MAX4896 8通道继电器和负载驱动器专为高达50V的中等电压应用设计。该器件采用20引脚、5mm x 5mm TQFN封装，大大节省了板空间。MAX4896 8通道继电器驱动器提供内置电感反冲保护、锁定/非锁定或双线圈继电器驱动以及开路和短路故障检测。MAX4896还具有过流保护功能。每个独立的开漏输出具有3Ω（典型值）导通电阻，并保证在Vs ≥ 4.5V时能够吸收200mA的负载电流。内置的过压保护钳位电路可以处理电感负载驱动时常见的反冲电压瞬变。当结温超过+160°C时，热关断电路会关闭所有输出（OUT_）。MAX4896配备了一个复位输入，允许用户通过单个控制线同时关闭所有输出。MAX4896包括一个兼容SPI-/QSPI-/MICROWIRE的串行接口。该串行接口与TTL-/CMOS逻辑电压电平兼容，并使用单个+2.7V至+5.5V电源工作。此外，SPI输出数据可用于诊断目的，包括开路和短路故障检测。MAX4896提供扩展温度范围（-40°C至+85°C）和（+40°C至+125°C）的工作温度范围。
- 商品型号
- MAX4896ETP+
- 商品编号
- C1556554
- 商品封装
- TQFN-20-EP(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入数/输出数 | 1/8 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 100uA |
商品概述
MAX4896 8通道继电器和负载驱动器专为高达50V的中等电压应用设计。该器件采用20引脚、5mm x 5mm TQFN封装，大大节省了板空间。
MAX4896 8通道继电器驱动器提供内置电感反冲保护、锁定/非锁定或双线圈继电器驱动以及开路和短路故障检测。MAX4896还具有过流保护功能。每个独立的开漏输出具有3Ω（典型值）导通电阻，并保证在Vs ≥ 4.5V时能够吸收200mA的负载电流。
内置的过压保护钳位电路可以处理电感负载驱动时常见的反冲电压瞬变。当结温超过+160°C时，热关断电路会关闭所有输出（OUT_）。MAX4896配备了一个复位输入，允许用户通过单个控制线同时关闭所有输出。MAX4896包括一个兼容SPI-/QSPI-/MICROWIRE的串行接口。该串行接口与TTL-/CMOS逻辑电压电平兼容，并使用单个+2.7V至+5.5V电源工作。此外，SPI输出数据可用于诊断目的，包括开路和短路故障检测。
MAX4896提供扩展温度范围（-40°C至+85°C）和（+40°C至+125°C）的工作温度范围。
应用领域
- 工业设备
- 白色家电
- 电网监控和保护设备
- 自动测试设备（ATE）
