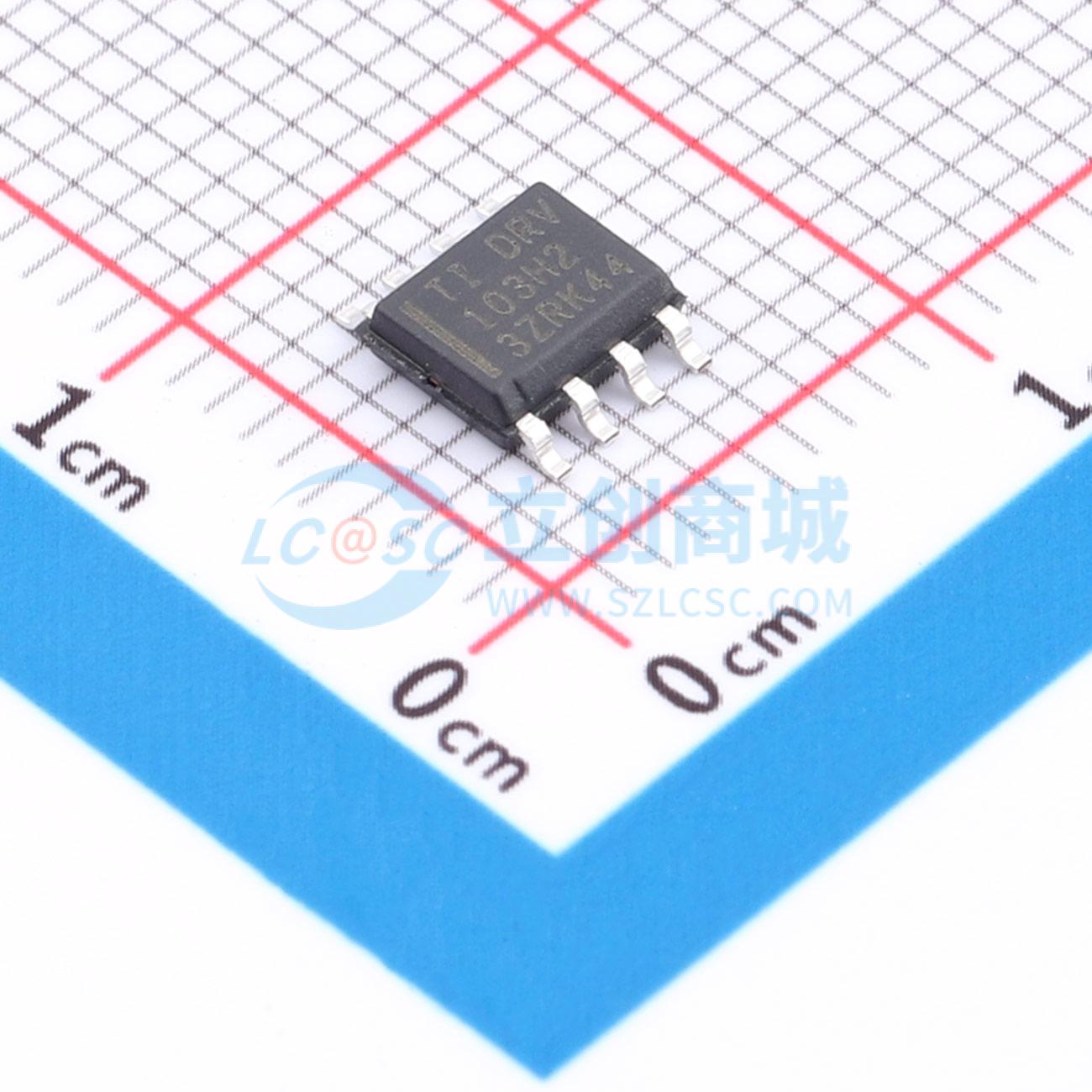

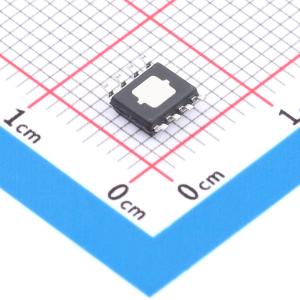

温馨提醒：图片仅供参考，商品以实物为准

DRV103H

用于螺线管、线圈、阀门、加热器和灯具的PWM低端驱动器（1.5A和3A）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV103 8V 至 32V PWM 低侧驱动器 (1.5A/3A)，适用于螺线管、线圈、阀、加热器和灯
品牌名称: TI(德州仪器)
商品型号: DRV103H
商品编号: C1556557
商品封装: SO-8
包装方式: 管装
商品毛重: 0.4356克(g)

商品参数

商品概述

DRV103是一款采用脉宽调制（PWM）输出的低边DMOS功率开关。其坚固的设计优化了对电磁设备如阀门、螺线管、继电器、执行器、电机和定位器的驱动。DRV103也非常适合驱动热设备，如加热器、冷却器和灯。PWM操作可以节省电力并减少热量上升，从而提高可靠性。此外，可调节的PWM允许对负载供电进行精细控制。直流到PWM输出延迟时间和振荡器频率也可以外部调节。

DRV103可以设置为提供强大的初始闭合，自动切换到“软”保持模式以节省电力。可以通过电阻、模拟电压或数字-模拟（D/A）转换器来控制占空比。一个输出OK标志指示当发生热关断或过流时的状态。

两种封装提供了不同的输出电流选择：1.5A（SO-8）或3A（带外露金属散热片的PowerPAD™ SO-8）。

DRV103的工作温度范围为-40°C至+85°C。

商品特性

高输出驱动：1.5A 和 3A 版本
宽电源范围：+8V 至 +32V
完整功能数字控制输入 PWM 输出
可调内部振荡器：500Hz 至 100kHz
可调延迟和占空比
全面保护热关断和电流限制，带有状态正常指示标志
封装：SO-8 和 PowerPAD SO-8

应用领域

电磁驱动器: 线圈驱动器, 阀门, 定位器, 执行器, 继电器, 功率接触器线圈, 加热器, 灯
液压和气动系统
工件处理和分拣机
化工处理
环境监测和暖通空调
热电冷却器
直流电机速度控制
医疗和科学分析仪
喷油嘴驱动器

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	3A

	属性	参数值
	工作电压	8V~32V
	导通电阻	500mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过流保护(OCP)
