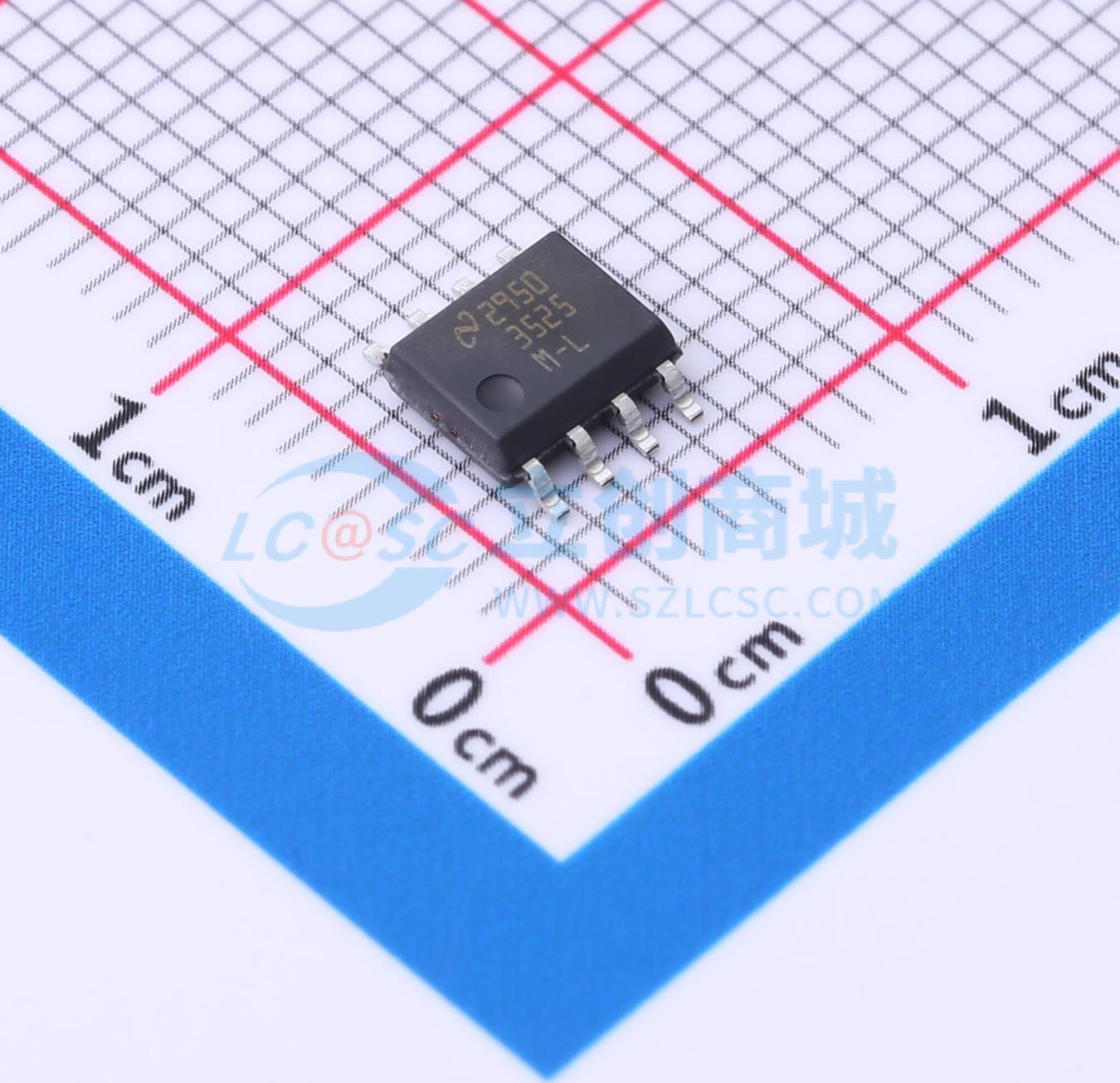

温馨提醒：图片仅供参考，商品以实物为准
LM3525M-L/NOPB
LM3525M L/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3525 0.5A 负载、2.7-5.5V、80mΩ USB 电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3525M-L/NOPB
- 商品编号
- C1556556
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 2.7V~5.5V | |
| 最大充电电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 50nA |
商品概述
LM3525为所有主机端口应用提供通用串行总线标准电源开关和过流保护。单端口设备非常适合为一个端口供电的笔记本电脑和手持电脑应用。
故障标志输出有1毫秒的延迟，可以防止热插拔事件期间由涌入电流引起的错误过流报告。
LM3525接受2.7V至5.5V之间的输入电压，可以用作3.3V USB外设的基于设备的涌入电流限制器，以及5.5V的根集线器和自供电集线器。使能输入接受3.3V和5.0V逻辑阈值。
小巧的尺寸、低导通电阻和1毫秒的故障标志延迟使LM3525成为根集线器以及空间关键型自供电集线器中的组合电源控制的良好选择。
商品特性
- 兼容USB1.1和USB 2.0
- 热插拔事件期间故障标志延迟1毫秒
- 平滑启动消除涌电流引起的电压下降
- UL认可组件：参考编号205202
- 标称短路输出电流1A
- 保护笔记本电脑电源
- 热关断在直接短路情况下保护设备
- 最小连续负载电流500mA
- 小型SOIC-8封装最小化电路板空间
- 输入电压范围2.7V至5.5V
- 在VIN=5V时，开关电阻最大≤120 mΩ
- 待机电流最大1 μA
- 工作电流最大100 μA
- 欠压锁定（UVLO）
应用领域
- 通用串行总线(USB)根集线器
- 包括台式机和笔记本电脑
- USB监控集线器
- 其他自供电USB集线器设备
- 需要浪涌电流限制的高功率USB设备
- 通用高压侧开关应用
