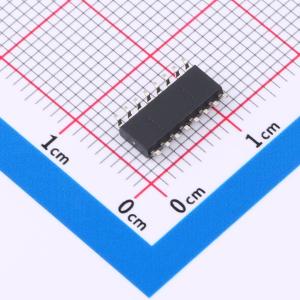

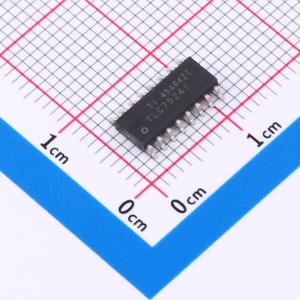

温馨提醒：图片仅供参考，商品以实物为准
TLC7524ID
TLC7524C/TLC7524E/TLC7524I 8位乘法数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC7524C、TLC7524E 和 TLC7524I 是8位乘法数模转换器（DAC），设计用于轻松与大多数流行的微处理器。这些设备具有8位乘法DAC，带有输入锁存器和类似于随机存取存储器的写周期的加载周期。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC7524ID
- 商品编号
- C1554580
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 1 | |
| 接口类型 | 并行 | |
| 工作电压 | 5V~15V | |
| 稳定时间 | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -25℃~+85℃ | |
| 基准电压源 | 外置 | |
| 静态电流 | 1mA |
商品概述
TLC7524C、TLC7524E和TLC7524I是CMOS 8位数模转换器（DAC），旨在方便与大多数流行的微处理器接口。 这些器件是8位乘法DAC，带有输入锁存器，其加载周期与随机存取存储器的写入周期相似。对高位进行分段可最大程度减少最高有效位变化期间的毛刺，这些最高有效位会产生最大的毛刺脉冲。这些器件无需薄膜电阻或激光微调即可实现1/2 LSB的精度，且典型功耗低于5mW。 这些器件采用5V至15V单电源供电，可轻松与大多数微处理器总线或输出端口接口。2象限或4象限乘法功能使这些器件成为许多微处理器控制的增益设置和信号控制应用的理想选择。 TLC7524C的工作温度范围为0℃至70℃。TLC7524I的工作温度范围为 -25℃至 +85℃。TLC7524E的工作温度范围为 -40℃至 +85℃。
商品特性
- 易于与微处理器接口
- 片上数据锁存器
- 在整个A/D转换范围内具有单调性
- 分段高位确保低毛刺输出
- 可与Analog Devices AD7524、PMI PM - 7524和Micro Power Systems MP7524互换
- 适用于数字信号处理器应用的快速控制信号，包括与TMS320接口
- CMOS技术
