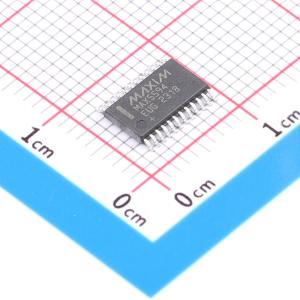

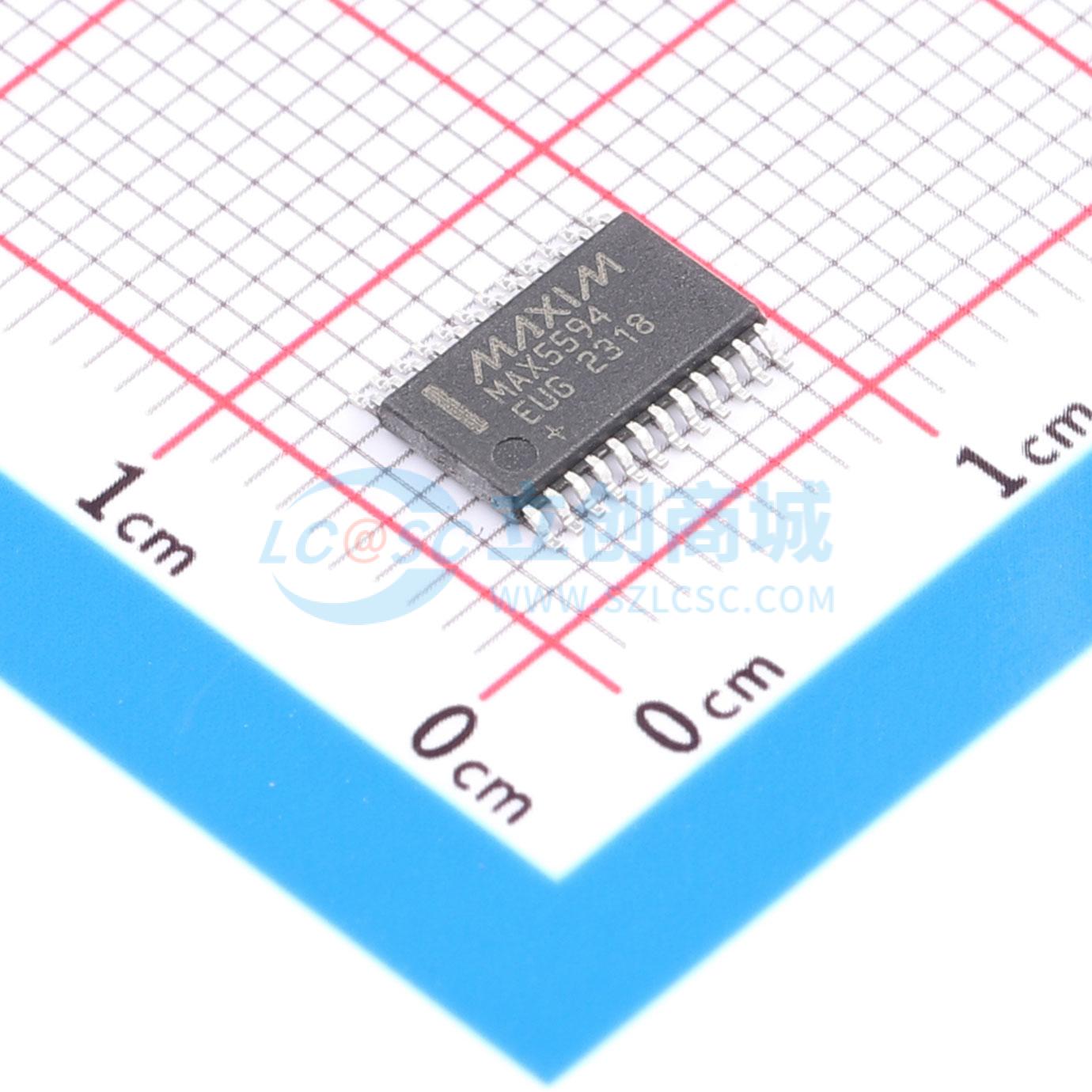

MAX5594EUG+
带缓冲的快速建立八通道12/10/8bit电压输出DAC
- 描述
- 八通道12/10/8位电压输出数模转换器，提供缓冲输出和最大3us的12位建立时间。
- 商品型号
- MAX5594EUG+
- 商品编号
- C1554581
- 商品封装
- TSSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 8 | |
| 接口类型 | SPI；QSPI；MICROWIRE | |
| 工作电压 | 2.7V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 6us | |
| 输出类型 | - | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 八通道、12/10/8位串行DAC，采用TSSOP封装
- 3µs（最大）12位建立时间至1/2 LSB
- 积分非线性：1 LSB（最大）MAX5590/MAX5591 A级（12位）；1 LSB（最大）MAX5592/MAX5593（10位）；1/2 LSB（最大）MAX5594/MAX5595（8位）
- 保证单调，±1 LSB（最大）微分非线性
- 两个用户可编程数字I/O端口
- 单+2.7V至+5.25V模拟电源
- +1.8V至AVDD数字电源
- 20MHz、3线、SPI/QSPI/MICROWIRE/DSP兼容串行接口
- 无毛刺输出，上电至零刻度、中间刻度或满刻度，由PU引脚控制
- 单位增益或力敏配置输出缓冲器
- 八通道、12/10/8位电压输出数模转换器（DAC）提供缓冲输出，12位级别最大建立时间为3µs
- DAC工作于+2.7V至+5.25V模拟电源和独立的+1.8V至+5.25V数字电源
- 20MHz 3线串行接口与SPI、QSPI、MICROWIRE和数字信号处理器（DSP）协议应用兼容
- 多个设备可在直接访问或菊花链配置中共享一个公共串行接口
- 提供两个多功能、用户可编程数字I/O端口
- DAC输出的外部可选上电状态为零刻度、中间刻度或满刻度
- 软件可选FAST和SLOW建立模式，FAST模式减少建立时间，SLOW模式降低电源电流
- MAX5590/MAX5591是12位DAC，MAX5592/MAX5593是10位DAC，MAX5594/MAX5595是8位DAC
- MAX5590/MAX5592/MAX5594提供单位增益配置输出缓冲器，MAX5591/MAX5593/MAX5595提供力敏配置输出缓冲器
- 工作温度范围为-40°C至+85°C，采用节省空间的24引脚和28引脚TSSOP封装
应用领域
- 便携式仪器
- 自动测试设备（ATE）
- 数字偏移和增益调整
- 自动调谐
- 可编程电压和电流源
- 可编程衰减器
- 工业过程控制
- 运动控制
- 微处理器（µP）控制系统
- 功率放大器控制
- 快速并行DAC到串行DAC升级
