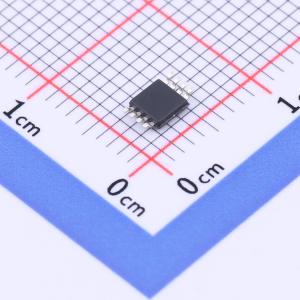

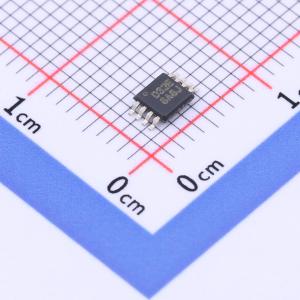

温馨提醒：图片仅供参考，商品以实物为准
DAC8532IDGK
双通道16位低功耗串行输入数模转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DAC8532 具有串行接口和轨到轨电压输出的 16 位、双通道、低功耗数模转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC8532IDGK
- 商品编号
- C1554588
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 管装
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 16位 | |
| 通道数 | 2 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V | |
| 建立时间 | 10us |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+105℃ | |
| 更新速率 | - | |
| 功能特性 | 集成缓冲器；掉电模式；上电复位 | |
| 静态电流 | 500uA |
商品概述
DAC8532是一款双通道16位低功耗串行输入数模转换器，具备灵活的串行主机接口，每个片上精密输出放大器可在2.7V~5.5V的电源范围内实现轨到轨输出摆幅，该器件支持标准三线串行接口，电源电压为5V时可支持最高30MHz的输入数据时钟频率；该器件需要外部参考电压来设置每个DAC通道的输出范围，内置上电复位电路，可确保DAC输出上电后稳定在零刻度，直到执行有效写入操作；还具备可通过串行接口访问的灵活掉电功能，可在5V供电下将器件电流消耗降至200nA，正常运行时功耗低，5V下功耗为2.5mW，掉电模式下功耗降至1μW，提供VSSOP-8封装可选，规定工作温度范围为–40℃~105℃。
商品特性
- 全温度范围内保持16位单调性
- 微功耗运行，5V供电下工作电流为500μA
- 支持上电复位至零刻度
- 电源电压范围2.7V~5.5V
- 建立时间为10μs，精度达到±0.003FSR
- 交流串扰极低，典型值为–100dB
- 低功耗串行接口，输入带施密特触发
- 片上输出缓冲放大器支持轨到轨工作
- 采用双缓冲输入架构
- 支持同时或顺序输出更新和掉电功能
- 提供小型VSSOP-8封装
应用领域
- 便携式仪器仪表
- 闭环伺服控制
- 过程控制
- 数据采集系统
- 可编程衰减
- 计算机外设
