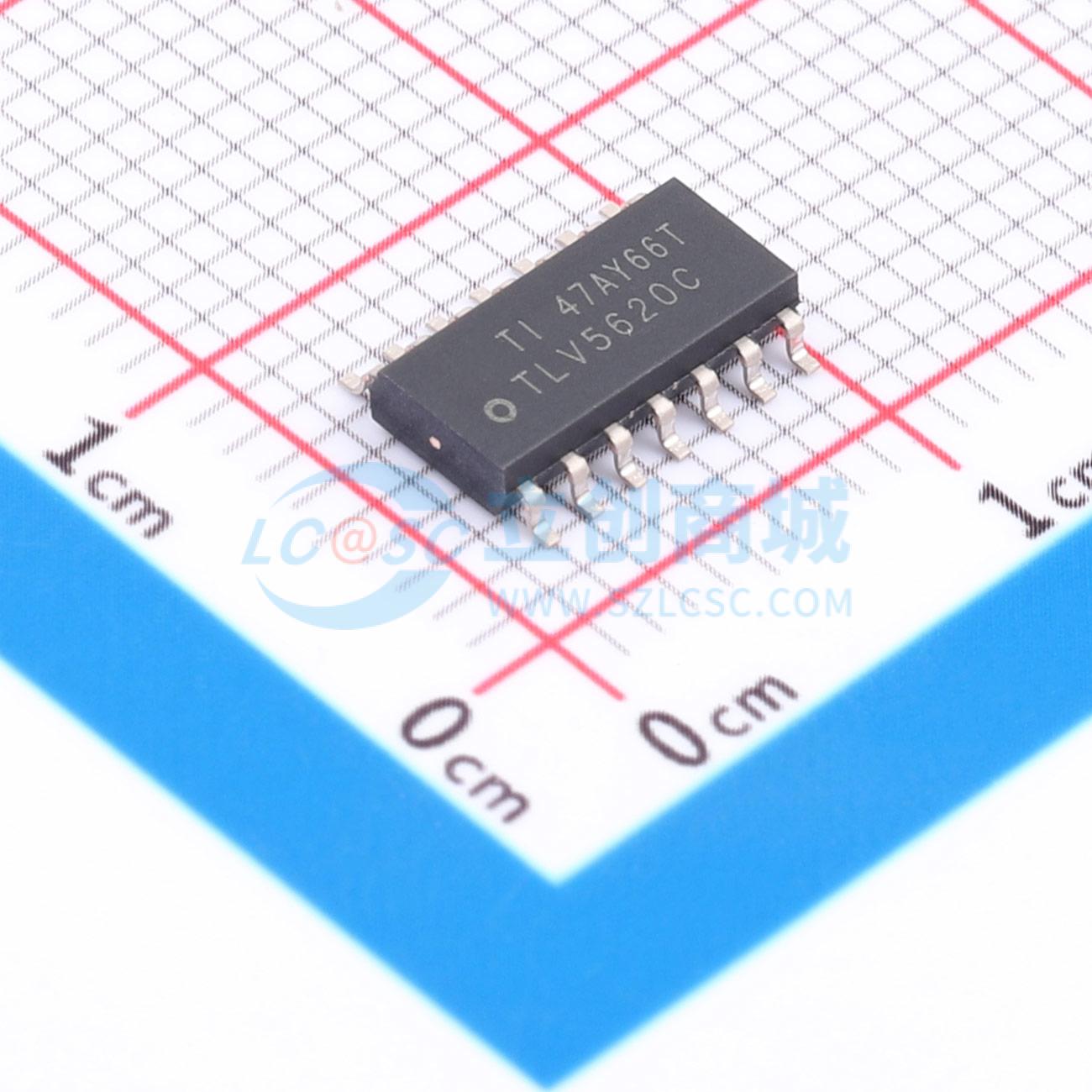

TLV5620CDR实物图

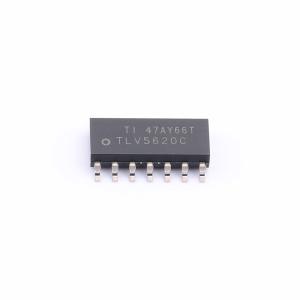

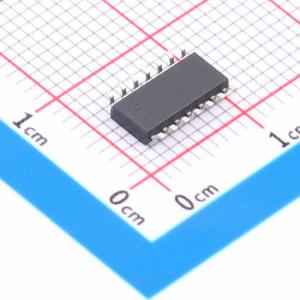

  • TLV5620CDR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TLV5620CDR

四通道8bit数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
四通道8位电压输出DAC,具有高阻抗参考输入,可编程1或2倍输出范围,同时更新功能,低功耗,半缓冲输出,内部上电复位。
品牌名称
TI(德州仪器)
商品型号
TLV5620CDR
商品编号
C1554682
商品封装
SOIC-14​
包装方式
编带
商品毛重
0.34克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率8位
通道数4
接口类型SPI
工作电压2.7V~3.6V
稳定时间10us
属性参数值
输出类型电压-缓冲
积分非线性1LSB
工作温度0℃~+70℃
上电复位内置
基准电压源外置
静态电流2mA

商品概述

TLV5620C和TLV5620I是四通道8位电压输出数模转换器(DAC),具有缓冲参考输入(高阻抗)。这些DAC产生的输出电压范围介于参考电压的一倍或两倍与地(GND)之间,且具有单调性。该器件使用简单,因为它采用3V至3.6V单电源供电。内置上电复位功能,以确保可重复的启动条件。 TLV5620C和TLV5620I通过一个简单的三线串行总线进行数字控制,该总线与CMOS兼容,并且易于与所有流行的微处理器和微控制器设备接口。11位命令字包括8位数据、2位DAC选择位和1位范围位,后者允许在1倍或2倍输出范围之间进行选择。DAC寄存器采用双缓冲结构,允许将一组完整的新值写入器件,然后通过LDAC控制使所有DAC输出同时更新。数字输入具有施密特触发器,以实现高抗噪性。 14引脚小外形(SO)封装允许在空间受限的应用中对模拟功能进行数字控制。TLV5620C的工作温度范围为0℃至70℃,TLV5620I的工作温度范围为 -40℃至85℃。TLV5620C和TLV5620I无需外部微调。

商品特性

  • 四个8位电压输出DAC
  • 3V单电源供电
  • 串行接口
  • 高阻抗参考输入
  • 可编程1倍或2倍输出范围
  • 同步更新功能
  • 内部上电复位
  • 低功耗
  • 半缓冲输出

应用领域

  • 可编程电压源
  • 数控放大器/衰减器
  • 移动通信
  • 自动测试设备
  • 过程监控与控制信号合成
