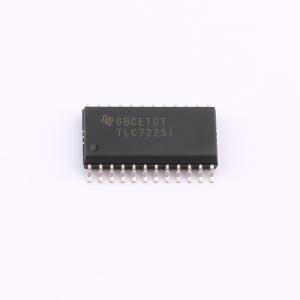

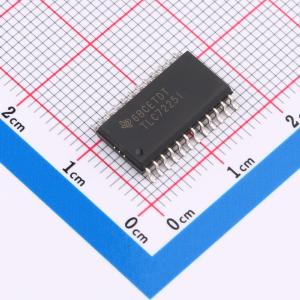

Name: TI(德州仪器) TLC7225IDW
Brand: TI(德州仪器)
SKU: C1554715
Price: 77.59 CNY
Availability: InStock

四个8位D/A转换器，具有独立参考
直接双极性操作，无需外部电平移位放大器
微处理器兼容
TTL/CMOS兼容
可单电源工作
同时更新功能
二进制输入编码
过程控制
自动测试设备
大系统参数的自动校准，例如增益/偏移
TLC7225由四个8位电压输出数模转换器（DAC）组成，带有输出缓冲放大器和具有双寄存器缓冲的接口逻辑。
每个DAC都有单独的片上锁存器。数据通过一个通用的8位TTL/CMOS兼容（5 V）输入端口传输到其中一个数据锁存器中。
控制输入A0和A1确定当wR变低时哪个DAC被加载。只有存储在DAC寄存器中的数据决定了转换器的模拟输出。
双寄存器缓冲允许在LDAC控制下同时更新所有四个输出。
所有逻辑输入都与TTL和CMOS电平兼容，并且控制逻辑与大多数8位微处理器的速度兼容。
每个DAC包括一个输出缓冲放大器，能够驱动高达5 mA的输出电流。
TLC7225的性能在双电源供电时，对于2 V至VDD - 4 V的输入参考电压进行了规定。
DAC的电压模式配置使TLC7225能够在10 V参考电压下单电源轨工作。
TLC7225采用专门开发的LinBiCMOS工艺制造，允许高速数字逻辑电路和精密模拟电路集成在同一芯片上。
TLC7225具有一个通用的8位数据总线和单独的DAC锁存器。这为与微处理器的简单接口提供了灵活的控制架构。
所有锁存使能信号都是电平触发的。
将四个DAC、四个运算放大器和接口逻辑集成在一个0.3英寸宽、24引脚SOIC封装中，显著减少了板空间需求，并提高了使用多个转换器的系统的可靠性。
引脚布局优化了板布局，所有模拟输入和输出位于封装的一端，所有数字输入位于另一端。
TLC7225C的工作温度范围为0℃至70℃。TLC7225I的工作温度范围为-25℃至85℃。
为了使TLC7225按额定规格工作，输入参考电压必须比VDD端子的电源电压至少低4 V。
TLC7225的规定工作范围是VDD从12 V ±5 V。
应用-5 V的VSS可以改善零码误差，提高接近AGND的输出吸收能力，并改善负向建立时间。
性能在双电源供电时，对于2 V至(VDD - 4 V)范围内的参考电压进行了规定。
TLC7225包含四个相同的8位电压模式DAC。每个转换器都有单独的参考输入。
转换器的输出电压与参考电压具有相同的极性，从而允许单电源工作。
任何参考输入的输入阻抗依赖于代码，可以从最小1.4 kΩ变化到开路。
参考端子的节点电容也是代码依赖的，通常从60 pF变化到300 pF。
每个电压模式DAC输出由一个单位增益非反相放大器缓冲。
该缓冲放大器可以在2-kΩ负载上产生10 V电压，并且可以驱动3300 pF的电容负载。
TLC7225可以单电源或双电源工作；双电源工作在某些参数上会增强性能，这是单电源操作无法实现的。
在单电源工作（VSS = 0 V = AGND）时，随着输出电压接近AGND，放大器的吸收能力通常为400 μA，但会减少。
通过将VSS连接到-5 V，可以在整个输出电压范围内保持400 μA的全吸收能力。
接近AGND的负向输出信号的建立时间也受VSS的影响。单电源操作的负向建立时间比双电源操作更长。正向建立时间不受VSS影响。
此外，负VSS为输出放大器提供了更多的裕量，从而在单电源模式下获得更好的零码性能和改进的输出摆率。
TLC7225的数字输入与TTL或5 V CMOS电平兼容。
为了最小化电源电流，建议将数字输入电压尽可能驱动到电源轨（VDD和DGND）附近。
TLC7225包含每个DAC两个寄存器：输入寄存器和DAC寄存器。
地址线A0和A1选择哪个输入寄存器接受来自输入端口的数据。
当wR信号为低时，所选DAC的输入锁存器是透明的。
数据在wR上升沿被锁存到地址指定的输入寄存器中。

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	4
	接口类型	并行
	工作电压	11.4V~16.5V
	稳定时间	5us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	1LSB
	工作温度	-25℃~+85℃
	基准电压源	外置
	静态电流	16mA
