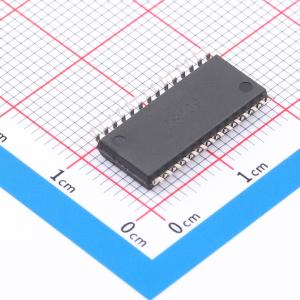

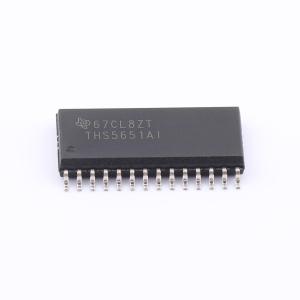

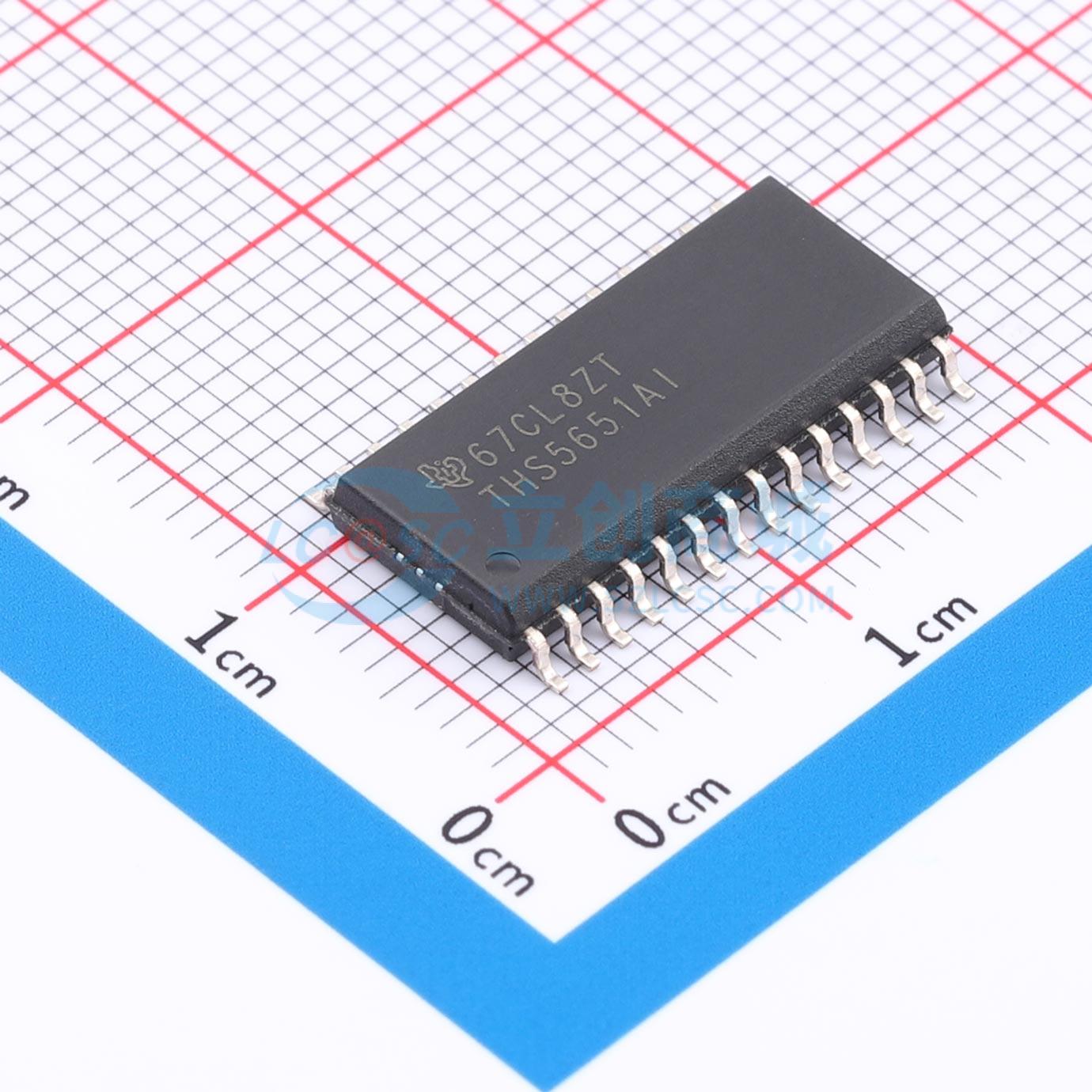

THS5651AIDW

THS5651A是一款10位分辨率的数模转换器（DAC），专为有线和无线通信系统中的数字数据传输进行了优化。这款10位DAC是CommsDAC系列高速、低功耗CMOS数模转换器的一员。CommsDAC系列包括引脚兼容的14位、12位、10位和8位DAC。所有器件均提供相同的接口选项、小外形封装和引脚排列。THS5651A在支持高达125 MSPS的更新速率的同时，还具备卓越的交流和直流性能。 THS5651A的模拟电源电压范围为4.5 V至5.5 V。其固有的175 mW低功耗确保该器件非常适合便携式和低功耗应用。降低满量程电流输出可在不显著降低性能的情况下降低功耗。该器件具有睡眠模式，可将待机功耗降至约25 mW，从而根据系统需求优化功耗。 THS5651A采用先进的高速混合信号CMOS工艺制造。电流源阵列架构与同步开关相结合，展现出出色的动态性能。片上边缘触发输入锁存器和1.2 V温度补偿带隙基准提供了完整的单片DAC解决方案。3 V至5.5 V的数字电源电压范围支持3 V和5 V的CMOS逻辑系列。最短的数据输入建立和保持时间便于与外部逻辑接口。THS5651A支持直二进制和补码输入字格式，可灵活地与数字信号处理器接口。 THS5651A提供20 mA的标称满量程差分输出电流和>300 kΩ的输出阻抗，支持单端和差分应用。输出电流可直接馈入负载（如外部电阻负载或变压器），无需额外的外部输出缓冲器。精确的片上基准和控制放大器允许用户将输出电流从20 mA调至2 mA，且性能不会显著下降。这降低了功耗，并提供20 dB的增益范围控制能力。或者，在使用乘法DAC的应用中，也可采用外部基准电压和控制放大器。输出电压容限范围为1.25 V。 THS5651A提供28引脚SOIC和TSSOP两种封装。该器件的工作温度范围为工业级的-40℃至85℃。

• 125 MSPS更新速率
• 10位分辨率
• 在40 MHz输出至奈奎斯特频率范围内具有卓越的无杂散动态范围性能（SFDR）：62 dBc
• 1 ns建立/保持时间
• 差分可扩展电流输出：2 mA至20 mA
• 片上1.2 V基准
• 3 V和5 V CMOS兼容数字接口
• 直二进制或补码输入
• 功耗：5 V时为175 mW，睡眠模式下5 V时为25 mW
• 封装：28引脚SOIC和TSSOP
