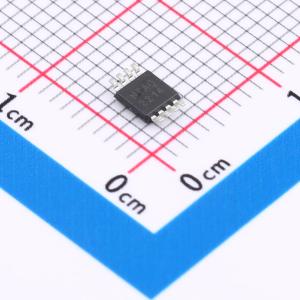

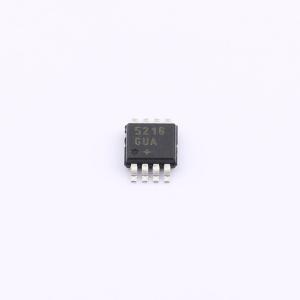

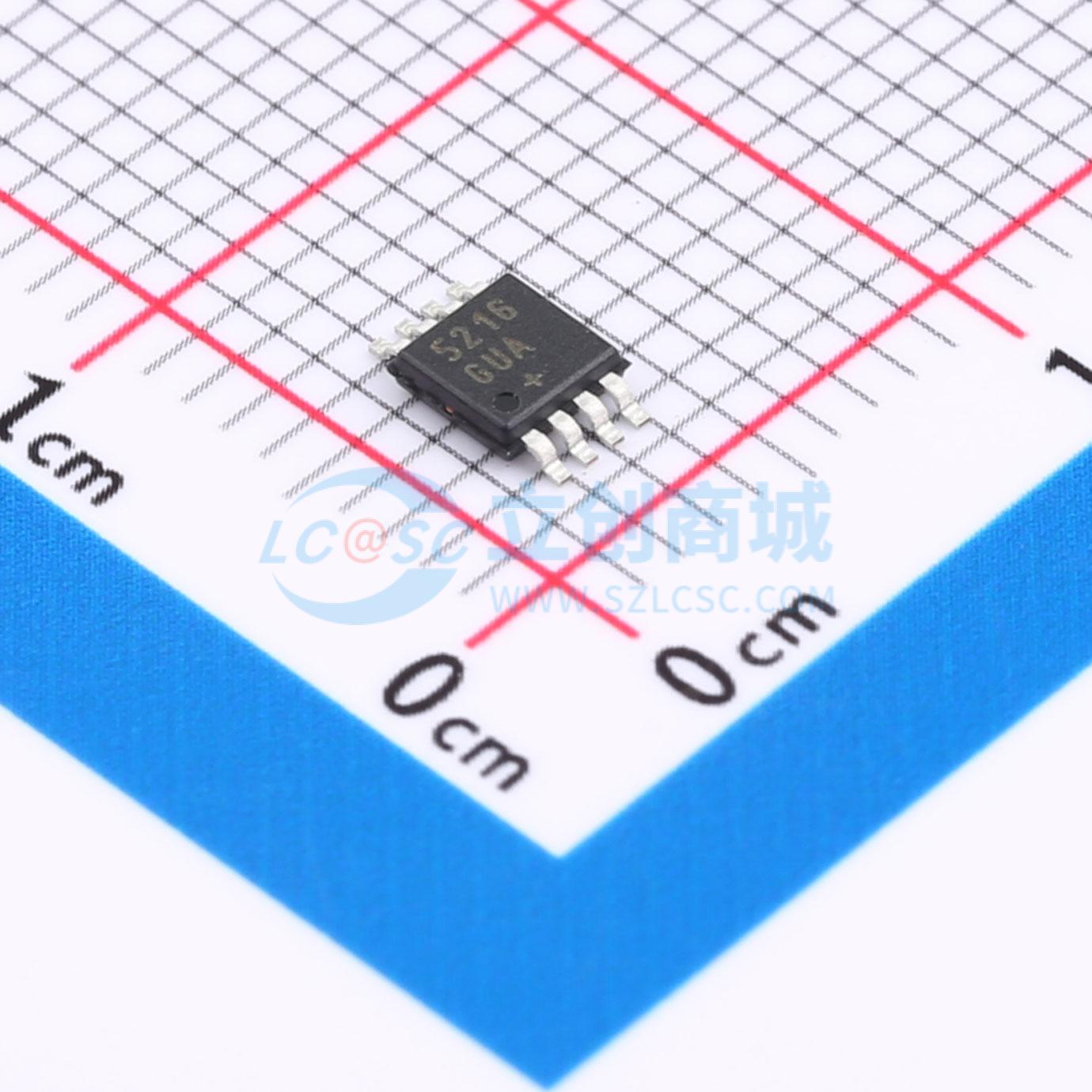

MAX5216GUA+

14/16位，低功耗，缓冲输出，轨到轨DAC，带有SPI接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 14/16位低功耗、带SPI接口的，缓冲输出的满摆幅DAC,节省系统功耗和电路板空间，IQ低于80μA，3mm x 5mm、8引脚μMAX封装
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5216GUA+
商品编号: C1554751
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.078克(g)

商品参数

商品概述

MAX5214/MAX5216是引脚兼容的14位和16位数模转换器（DAC）。它们是单通道、低功耗、带缓冲的电压输出DAC。这些器件通过高阻输入施加精密外部基准电压，实现轨到轨操作和低系统功耗。MAX5214/MAX5216的电源电压范围为2.7V至5.5V。其功耗极低，适用于大多数低功耗和低电压应用。这些器件具有一个三线SPI-/QSPI-/MICROWIRE-/DSP兼容的串行接口，可节省电路板空间并降低隔离应用的复杂度。在每个串行输入帧完成后，SCLK和DIN输入缓冲器会断电，从而最大程度减少从输入到输出的数字噪声串扰。上电时，MAX5214/MAX5216会将DAC输出复位为零，为驱动阀门或其他上电时需要关闭的换能器的应用提供额外的安全保障。DAC输出经过缓冲，电源电流低至80μA（最大值），失调误差低至±0.25mV。将CLR引脚置为低电平可异步清除输入和DAC寄存器的内容，并将DAC输出置为零，与串行接口无关。MAX5214/MAX5216采用超小型（3mm × 5mm）8引脚μMAX封装，工作温度范围为-40℃至+105℃扩展工业温度范围。

商品特性

低功耗（最大80μA）
3mm×5mm、8引脚μMAX封装，提供14位/16位分辨率
相对精度：
- ±0.40 LSB积分非线性（INL）（MAX5214，14位典型值，最大±1 LSB）
- ±1.2 LSB积分非线性（INL）（MAX5216，16位典型值，最大±4 LSB）
保证在所有工作范围内单调
低增益和失调误差
2.7V至5.5V宽电源电压范围
轨到轨带缓冲输出操作
安全上电复位（POR）至零DAC输出
快速50MHz三线SPI/QSPI/MICROWIRE兼容串行接口
施密特触发输入，可直接连接光耦
异步CLR将DAC输出清零至代码0
高基准输入电阻，降低功耗
带缓冲电压输出可直接驱动10kΩ负载

应用领域

两线传感器
通信系统
自动调谐
增益和失调调整
功率放大器控制
过程控制和伺服环路
便携式仪器
可编程电压和电流源
自动测试设备

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	QSPI；SPI
	工作电压	2.7V~5.5V
	稳定时间	18us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	4LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	外置
	数据速率	50MHz
	静态电流	70uA
