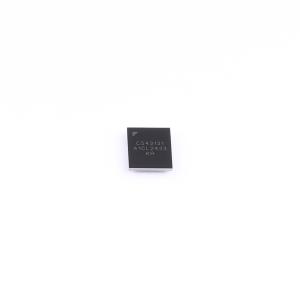

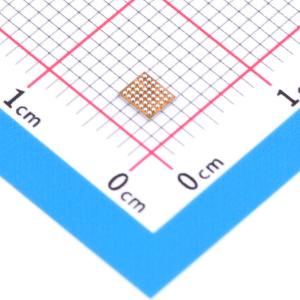

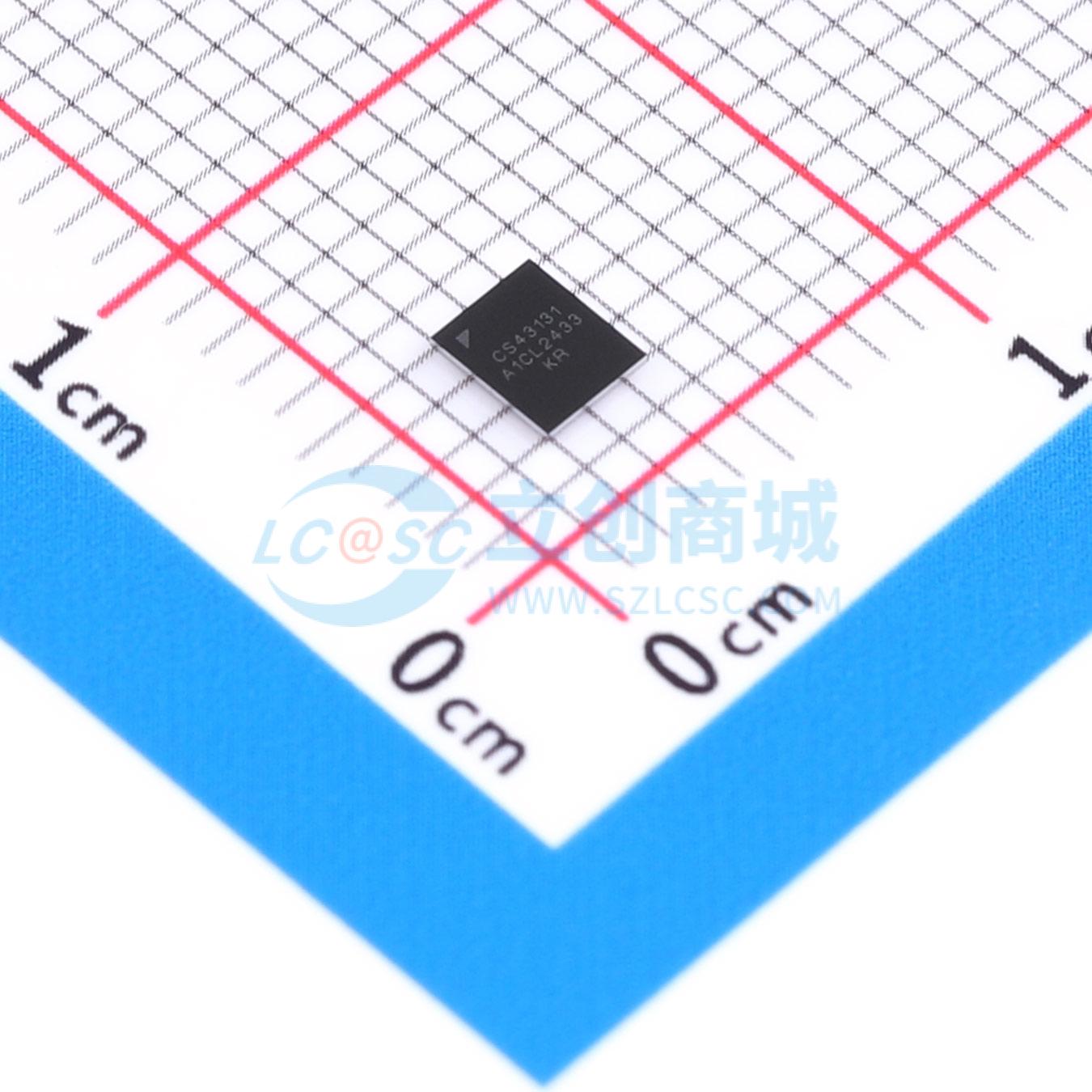

CS43131-CWZR

一款高性能、32位分辨率的立体声音频DAC，支持高达384kHz的采样频率，集成了低噪声、以地为中心的耳机放大器。采用失配整形技术的先进32位过采样多位调制器，可消除片上元件失配引起的失真。专有的数字插值滤波器支持五种可选的滤波器响应，具有伪线性相位和超低延迟，可最大程度减少前回声和振铃伪像。片上可编程滤波器可用于进一步定制响应。其他特性包括0.5dB步进的音量控制、宽带平坦模式支持以及针对44.1kHz采样率的数字去加重。 集成的以地为中心的立体声耳机放大器在满性能状态下，每通道能够向32Ω负载提供超过30mW的功率，或向600Ω负载提供5mW的功率。它还能在600Ω负载上产生2Vrms的电压。专有的耳机阻抗检测功能可实现宽带阻抗检测，以便进行进一步的数字后处理。内部立体声音频开关具有真正的旁路功能，支持与外部音频源连接的备用模拟输入路径，从而最大程度降低总体物料清单成本和PCB面积。 获得专利的片上DSD处理器允许直接对DSD数据流进行诸如音量控制和符合红皮书推荐的50kHz滤波等信号处理，而无需中间抽取阶段，从而保证音频完整性。音量匹配和声道混合等附加功能可实现DSD和PCM播放路径之间的无缝切换。 CS43131可接受采样率为32至384kHz的I2S、右对齐、左对齐和TDM格式的PCM数据。业界标准的高速I2C接口最高可支持1MHz的操作，便于进行配置控制。集成的PLL可为任何系统提供最大的时钟灵活性。Popguard技术可消除上电或断电时的输出瞬变。 CS43131提供商用级的42球WLCSP或40引脚QFN封装，工作温度范围为-20℃至+70℃。

• 增强型ΔΣ过采样DAC架构
• 32位分辨率
• 高达384kHz的采样率
• 低时钟抖动敏感度
• 自动静音检测
• 集成高性能、以地为中心的立体声耳机输出
• 130dB动态范围（A加权）
• -115dB总谐波失真+噪声（THD+N）
• 110dB声道间隔离度
• 高达2Vrms立体声输出
• 耳机功率输出——每通道在32Ω负载下为30mW，在600Ω负载下为-5mW
• 耳机检测
• 耳机直流和交流阻抗测量
• 耳机插入检测
• Popguard技术消除噗声噪声
• 集成PLL
• 支持11.2896/22.5792、12.288/24.576、9.6/19.2、12/24和13/26MHz系统MCLK时钟频率
• 参考时钟源自XTI/MCLK引脚
• 系统时钟输出
• 支持单声道模式（差分）
• I2C控制——最高1MHz
• 支持宽带平坦模式
• 直接流数字（DSD）路径
• 高达256•Fs的DSD
• 获得专利的DSD处理器
• 片上50kHz滤波器，符合红皮书超级音频光盘（SACD）建议
• 匹配的PCM和DSD模拟输出电平
• 非抽取式音量控制，步长为0.5dB，具有软斜坡功能
• DSD和脉冲编码调制（PCM）混合用于警报
• 专用DSD和DoP引脚接口
• 串行音频输入路径
• 可编程Hi-Fi数字滤波器
• 五种可选数字滤波器响应
• 低延迟模式最大程度减少前回声
• 110dB阻带衰减
• 支持32至384kHz采样率的I2S、右对齐、左对齐、TDM和DSD-over-PCM（DoP）接口
• 主或从操作模式
• 音量控制，步长为0.5dB，具有软斜坡功能
• 44.1kHz去加重和反相功能
• 备用耳机输入
• 40引脚5mmx5mm QFN或42球CSP封装选项

• 智能手机
• 平板电脑
• 便携式媒体播放器
• 笔记本电脑
• 数字耳机
• 有源音箱
• 音频视频接收器（AVR）
• 家庭影院系统
• 蓝光/DVD/SACD播放器
• 专业音频
