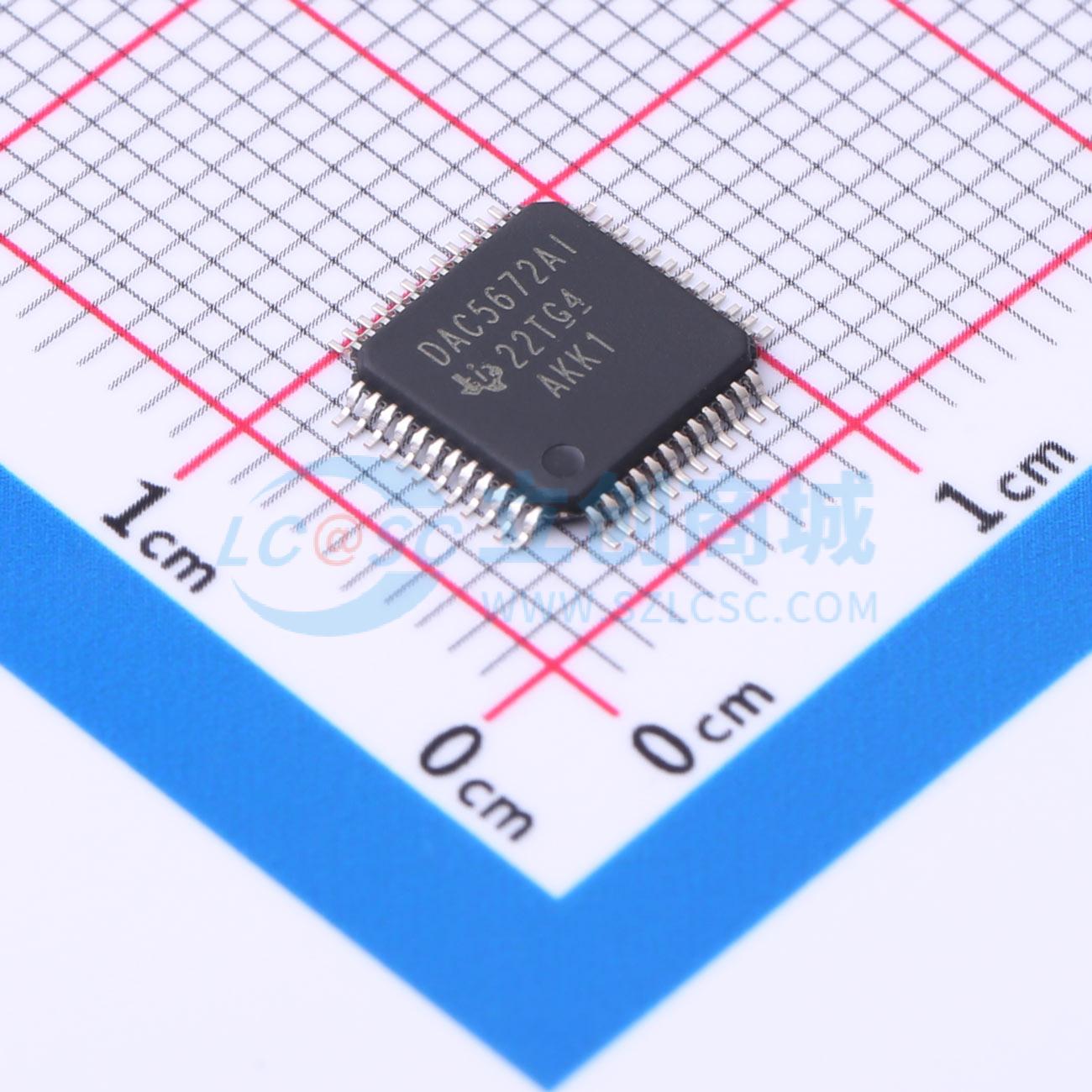

温馨提醒：图片仅供参考，商品以实物为准

DAC5672AIPFB

DAC5672A 14bit275MSPS数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC5672A是一款具有片上电压基准的单片、双通道、14位、高速DAC。支持高达275MSPS的更新率，具有出色的动态性能。
品牌名称: TI(德州仪器)
商品型号: DAC5672AIPFB
商品编号: C1554775
商品封装: TQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.11克(g)

商品参数

商品概述

DAC5672A 器件是一款具有片上电压基准的单片、双通道、14位、高速DAC。 DAC5672A 可在高达275MSPS 的更新率下运行，具有出色的动态性能、严格增益和偏移匹配特性，因此非常适用于I/Q 基带或直接IF 通信应用。每个DAC 都具有高阻抗差动电流输出，适用于单端或差动模拟输出配置。外部电阻器允许对每个DAC 的满量程输出电流进行单独或整体调节，使其通常介于2mA 至20mA 之间。精确的片上电压基准具有温度补偿特性，并可提供稳定的1.2V 基准电压。也可选择使用外部基准。 DAC5672A 具有两个14 位并行输入端口，后者具有单独的时钟和数据锁存器。在灵活性方面，当在交错模式下运行时，DAC5672A 支持每个端口上DAC 的多路复用数据。 DAC5672A 专为具有50Ω双端接载负载的差动变压器耦合输出设计。对于 20mA 满量程输出电流，支持4:1阻抗比（产生4dBm 输出功率）和1:1 阻抗比变压器（-2dBm 输出功率）。 DAC5672A 采用48 引脚TQFP 封装。产品系列成员间引脚兼容，提供12 位(DAC5662) 和14 位(DAC5672A) 分辨率。此外，DAC5672A 也与DAC2904 和AD9767 双路DAC 的引脚兼容。器件在可在 -40°C 至 85°C 的工业温度范围内运行。

商品特性

14 位双路发送数模转换器(DAC)
275MSPS 更新速率
单电源：3V 至3.6V
高无杂散动态范围(SFDR)：5MHz 时84dBc
高三阶双音互调(IMD3)：15.1MHz 和16.1MHz 时79dBc
WCDMA 相邻通道泄漏比(ACLR)：基带下78dB
WCDMA ACLR：30.72MHz 时73dB
独立或单一电阻器增益控制
双路或交错式数据
1.2V 片上基准电压
低功耗：330mW
断电模式：9mW
封装：48 引脚薄四方扁平封装(TQFP)

应用领域

蜂窝基站收发信台发射通道
- CDMA：W-CDMA、CDMA2000、IS-95
- TDMA：GSM、IS-136、EDGE 和UWC-136
医疗和测试设备
任意波形发生器(ARB)
直接数字合成(DDS)
线缆调制解调器终端系统(CMTS)

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	14位
	通道数	2
	接口类型	并行
	工作电压	3V~3.6V

	属性	参数值
	稳定时间	20ns
	输出类型	-
	积分非线性	-
	工作温度	-40℃~+85℃
