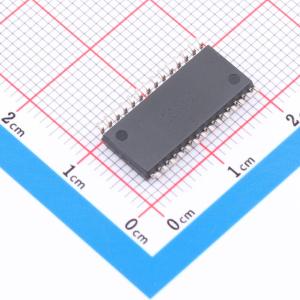

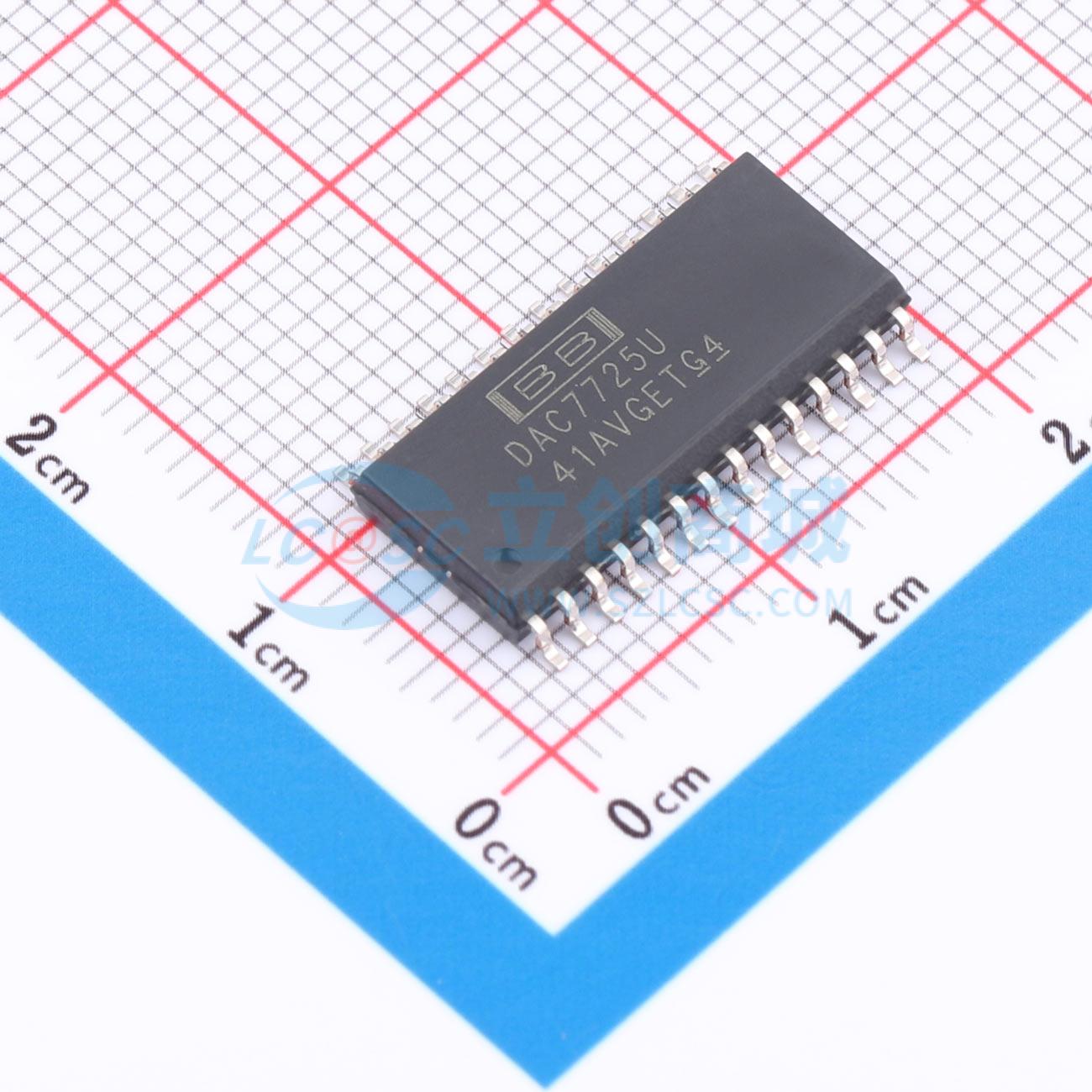

温馨提醒：图片仅供参考，商品以实物为准

DAC7725U

12bit四路电压输出数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗：最大250mW；单电源输出范围：+10V；双电源输出范围：10V；建立时间：10μs至0.012%；12位线性和单调性；复位至中点（DAC7724）或零点（DAC7725）；数据回读；双缓冲输入逻辑；工作温度范围：-40℃至+85℃。
品牌名称: TI(德州仪器)
商品型号: DAC7725U
商品编号: C1554781
商品封装: SOIC-28-300mil
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

DAC7724和DAC7725是12位四通道电压输出数模转换器，在指定温度范围内保证12位单调性能。它们接受12位并行输入数据，具备双缓冲DAC输入逻辑（允许同时更新所有DAC），并提供内部输入寄存器的回读模式。异步复位可将所有寄存器清零至中量程代码800H（DAC7724）或零量程000H（DAC7725）。DAC7724和DAC7725可由单路+15V电源供电，也可由+15V和 -15V双电源供电。每个DAC的低功耗和小尺寸特性，使DAC7724和DAC7725非常适合用于自动测试设备、每引脚DAC编程器、数据采集系统和闭环伺服控制。DAC7724和DAC7725提供PLCC - 28或SO - 28封装，在 - 40℃至 + 85℃温度范围内保证性能指标。

商品特性

低功耗：最大250mW
单电源输出范围：+10V
双电源输出范围：±10V
建立时间：达到0.012%需10μs
12位线性度和单调性： - 40℃至 ± 85℃
复位至中量程（DAC7724）或零量程（DAC7725）
数据回读
双缓冲数据输入

应用领域

过程控制
闭环伺服控制
电机控制
数据采集系统

优惠活动

购买数量

(20个/管，最小起订量 1 个)

个

起订量：1 个20个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	4
	接口类型	并行
	工作电压	4.75V~5.25V
	稳定时间	10us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	基准电压源	外置
	静态电流	50uA
