温馨提醒：图片仅供参考，商品以实物为准

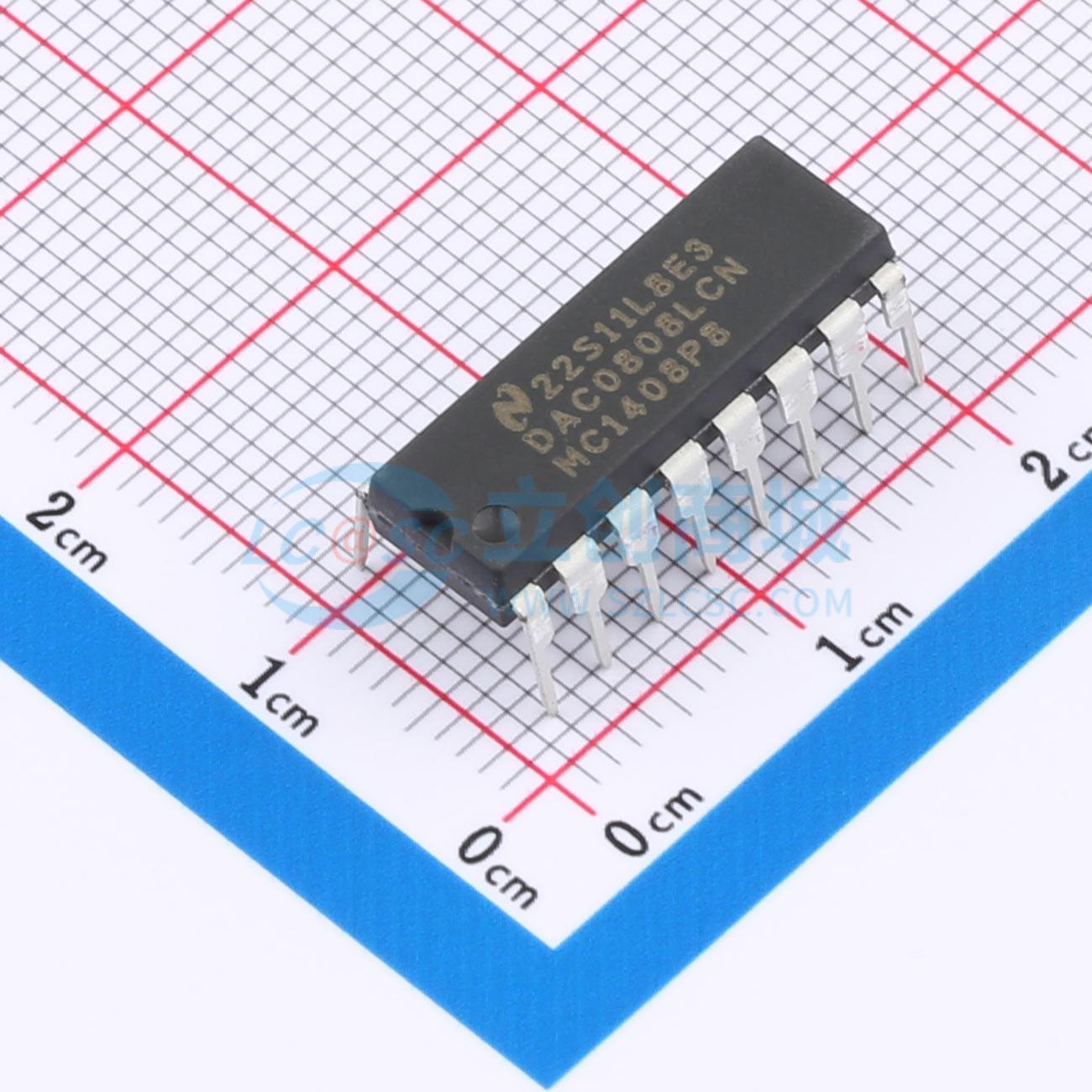

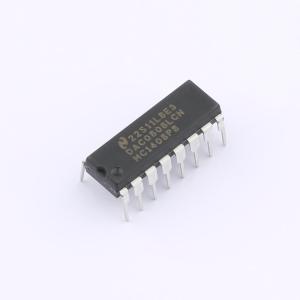

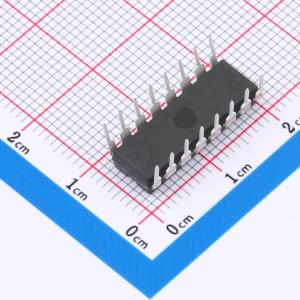

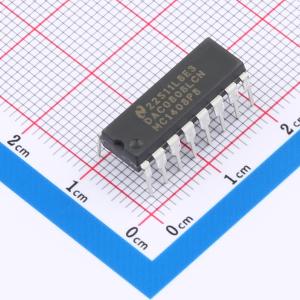

DAC0808LCN/NOPB
DAC0808 8位D/A转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DAC0808 8 位 D/A 转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC0808LCN/NOPB
- 商品编号
- C1554785
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 1.98克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 1 | |
| 接口类型 | 并行 | |
| 工作电压 | 4.5V~5.5V | |
| 稳定时间 | 150ns |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电流-非缓冲 | |
| 积分非线性 | 1LSB | |
| 工作温度 | 0℃~+75℃ | |
| 基准电压源 | 外置 | |
| 静态电流 | 22mA |
商品特性
- DAC0808是一款8位单片数模转换器（DAC），满量程输出电流建立时间为150 ns，在±5V电源供电时功耗仅33 mW。
- 由于满量程输出电流通常为255 I_REF/256 ± 1 LSB，因此大多数应用无需对参考电流（I_REF）进行微调。
- 优于±0.19%的相对精度可确保8位单调性和线性度，而小于4 μA的零电平输出电流在I_REF ≥ 2 mA时可提供8位零精度。
- DAC0808的电源电流与位码无关，且在整个电源电压范围内器件特性基本保持恒定。
- DAC0808可直接与常用的TTL、DTL或CMOS逻辑电平接口，可直接替代MC1508/MC1408。
- 相对精度：最大误差±0.19%
- 满量程电流匹配：典型值±1 LSB
- 快速建立时间：典型值150 ns
- 同相数字输入与TTL和CMOS兼容
- 高速乘法输入压摆率：8 mA/μs
- 电源电压范围：±4.5V至±18V
- 低功耗：±5V供电时为33 mW
