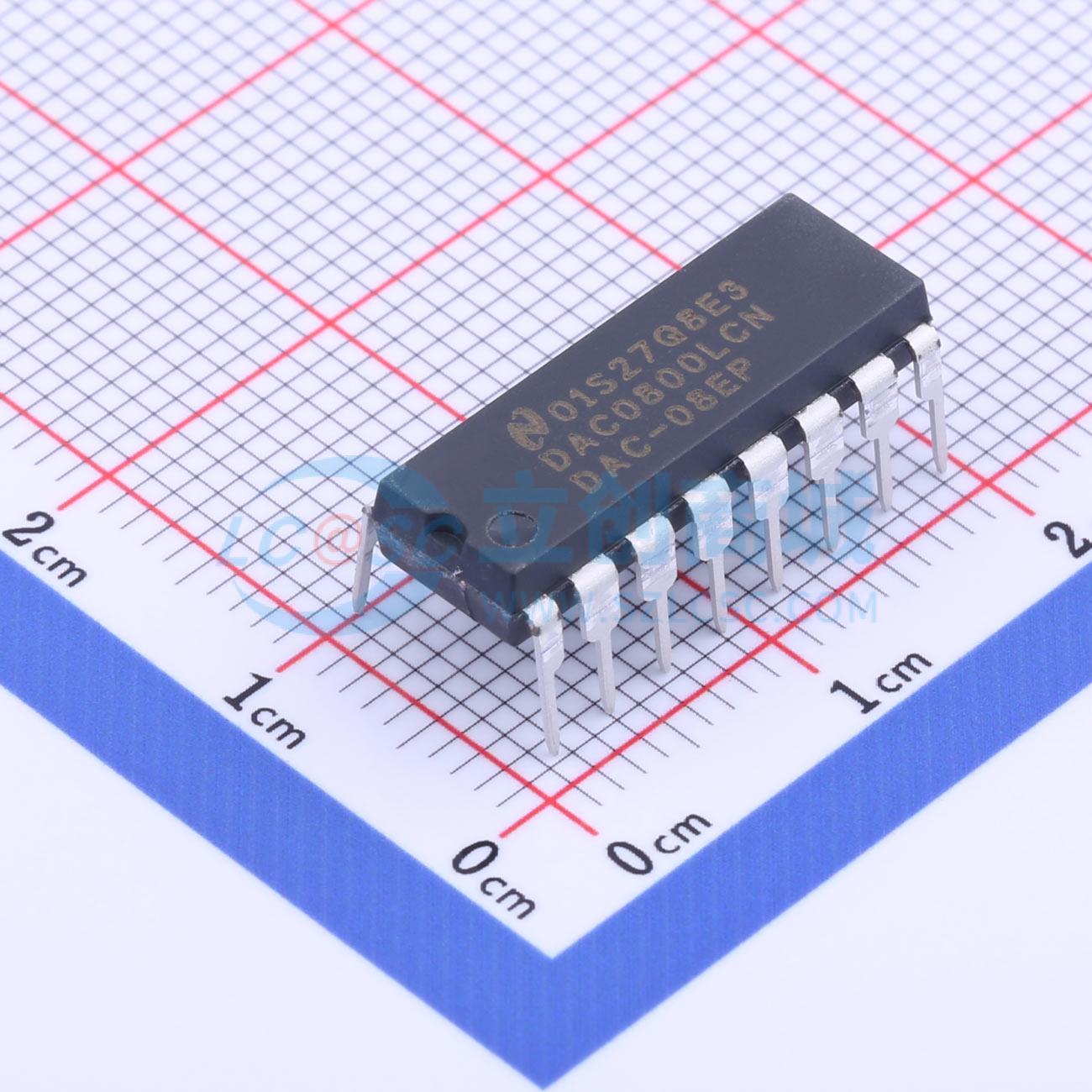

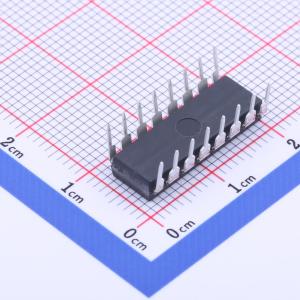

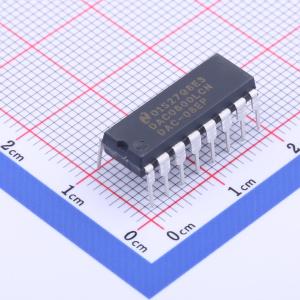

DAC0800LCN/NOPB

DAC0800系列是单片8位高速电流输出数模转换器（DAC），典型建立时间为100 ns。用作乘法DAC时，可在40:1的参考电流范围内实现单调性能。DAC0800系列还具有高顺应性互补电流输出，通过简单的电阻负载即可实现20 Vp-p的差分输出电压。优于±1 LSB的参考电流与满量程电流匹配，使大多数应用无需进行满量程调节；而在不同温度下优于±0.1%的非线性特性，可将系统误差累积降至最低。 抗噪声输入可接受多种逻辑电平。该器件在±4.5V至±18V的电源电压范围内，其性能和特性基本保持不变。在±5V电源下，功耗仅为33 mW，且与逻辑输入电平无关。 DAC0800、DAC0802、DAC0800C和DAC0802C分别可直接替代DAC-08、DAC-08A、DAC-08C和DAC-08H。

• 快速建立输出电流：100 ns
• 满量程误差：±1 LSB
• 不同温度下的非线性特性：±0.1%
• 满量程电流漂移：±10 ppm/℃
• 高输出顺应性：−10V至+18V
• 互补电流输出
• 可直接与TTL、CMOS、PMOS等接口
• 两象限宽范围乘法能力
• 宽电源电压范围：±4.5V至±18V
• 低功耗：±5V时为33 mW
• 低成本
