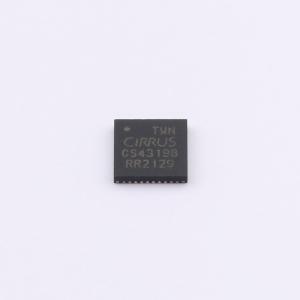

CS43198-CNZR

一款高性能、32 位分辨率的立体声音频 DAC，支持高达 384 kHz 的采样频率，具备准差分模拟输出。采用先进的 32 位过采样多位调制器和失配整形技术，可消除片上元件失配导致的失真。专有的数字插值滤波器支持五种可选的滤波器响应，具有准线性相位和超低延迟，可最大程度减少预回声和振铃伪像。片上还提供可编程滤波器，用于进一步定制响应。其他特性包括 0.5 dB 步进的音量控制、宽带平坦模式支持，以及针对 44.1 kHz 采样率的数字去加重功能。

获得专利的片上 DSD 处理器可保持音频完整性，允许诸如音量控制和 50 kHz 《红皮书》推荐滤波等信号处理直接应用于 DSD 流，无需中间抽取阶段。诸如音量匹配和声道混合等附加功能可实现 DSD 和 PCM 播放路径之间的无缝切换。还提供直接 DSD 模式以绕过 DSD 处理器。

该 DAC 可接受采样率为 32 至 384 kHz 的 I2S、右对齐、左对齐和 TDM 格式的 PCM 数据。业界标准的高速 I2C 接口，最高可支持 1 MHz 操作，便于进行配置控制。集成的 PLL 可为任何系统提供最大的时钟灵活性。Popguard 技术可消除上电或断电时的输出瞬变。

该产品提供商用级 42 球 WLCSP 或 40 引脚 QFN 封装，工作温度范围为 -20℃ 至 +70℃。

• 增强型  过采样 DAC 架构 — 32 位分辨率 — 高达 384 kHz 采样率 低时钟抖动敏感度 — 自动静音检测
• 集成高性能输出 — 130 dB 动态范围（A 加权） -115 dB 总谐波失真 + 噪声（THD + N） — 110 dB 声道间隔离度 — 高达 2 Vrms 准差分立体声模拟输出
• 耳机检测 — 耳机插入检测 — Popguard 技术消除爆音
• 集成 PLL — 支持 11.2896/22.5792、12.288/24.576、9.6/19.2、12/24 和 13/26 MHz 系统 MCLK 速率 — 参考时钟源自 XTI/MCLK 引脚 — 系统时钟输出
• 支持单声道模式（差分）
• I2C 控制 — 高达 1 MHz
• 支持宽带平坦模式
• 直接流数字（DSD）路径 — 高达 256•Fs DSD — 获得专利的 DSD 处理器 – 片上 50 kHz 滤波器，符合《红皮书》超级音频光盘（SACD）推荐标准 – 匹配的 PCM 和 DSD 模拟输出电平 – 0.5 dB 步进和软渐变的非抽取式音量控制 – DSD 和脉冲编码调制（PCM）混合用于警报 — 专用 DSD 和 DoP 引脚接口
• 支持直接 DSD 路径 — 可编程 Hi-Fi 数字滤波器 — 五种可选数字滤波器响应 – 低延迟模式最大程度减少预回声 – 110 dB 阻带衰减 — 支持 32 至 384 kHz 采样率 — I2S、右对齐、左对齐、TDM 和 DSD 过 PCM（DoP）接口 — 主或从操作 — 0.5 dB 步进和软渐变的音量控制 44.1 kHz 去加重和反相功能

• 智能手机、平板电脑、便携式媒体播放器、笔记本电脑、数字耳机、有源音箱、AVR、家庭影院系统、蓝光/DVD/SACD 播放器和专业音频设备
